Climecons DINO-serie är i många avseenden den bästa lösningen för deplacerande ventilation.

Luftmängd

35-950 dm³/s, 126-3420 m³/h

Kanaldimensioner

Ø 300×60-1000×200

Hållbara produkt

Biokompositdysor

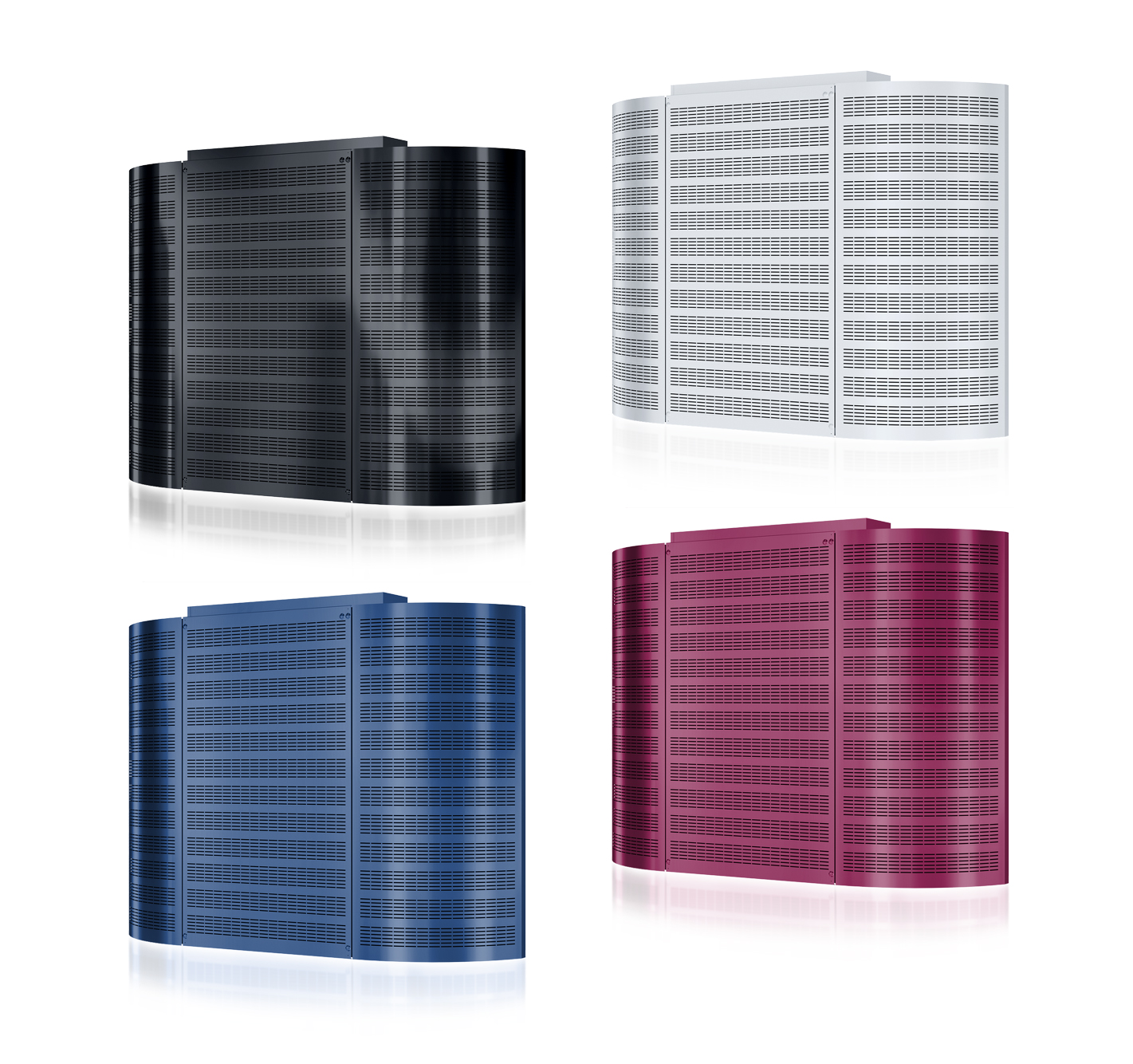

Färgalternativ

RAL 9016 vit (matte), RAL 9005 svart (matte)

Sök efter rätt storlek på Vent.X baserat på luftmängd

Nedladdningsbart material

Icon DINO broschyr (pdf – 1 MB) Icon DINO-A teknisk broschyr (pdf – 2 MB) Icon Revit files (MagiCloud) Ladda ned produktkort

Beskrivning

Låghastighetdon i DINO-serien har utvecklats för deplacerande ventilation och förenar en hög prestanda med ett stiligt utseende och flexibilitet för anpassningar under systemets hela livslängd.

Med Låghastighetdon i DINO-serien åstadkommer man en tyst och dragfri lufttillförsel i utrymmen som t.ex.

  • Utbildningslokaler
  • Restauranger och matsalar
  • Mötesrum
  • Gym och andra motionslokaler
  • Industrilokaler
  • Professionella kök

Samt alla utrymmen med hög takhöjd där det finns behov av stora luftmängder i vistelsezonen.

DINO-A är en del av OptiFlow®-produktfamiljen!

Med hjälp av en optimerad och anpassningsbar spridningsbild kan man anpassa OptiFlow®-produkterna efter de förändringar som görs i lokalerna under byggnadens livscykel.

Leveransens innehåll

I DINO-seriens don ingår förutom själva delen med luftillförsel även nya och innovativa reglerenheter med dämpningsdel samt kanalinklädnad för ett enhetligt och snyggt utseende. Den patenterade reglerenheten garanterar ett jämnt luftflöde till tilluftsdonet, varför även tilluftsdonets spridningsbild är jämn och dragfri.

Leveransens innehåll

  • Låghastighetsdon
  • Sockeln fäst i produkten
  • Lister för montering i vägg
  • Fästanordningar för montering

Snabbval

Produktmärkning

DINO –
 A –
 300×60 –
 DADS –
 DACD –
 DAVP
    1
   2
   3
   4
   5



  1. = Låghastighetsdonets modell
  2. = Anslutningsstorlek
  3. = Reglerenhet och ljuddämpare
  4. = Rektangulär kanal och anslutning till rund kanal
  5. = Kanalinklädnad

Anslutning till rund kanal

Rektangulär kanal

Rund
300×60  160
 400×100  250
 700×150  400
 1000×200  500



Ett längre skarvstycke kan fås på beställning.

Måttinformation

Huvudmått



Huvudmått, kanaldelar

Måtten på rektangulära kanaler H3 är måtten för standardleveranser. Den rektangulära kanalen kortas av efter behov på arbetsstället.

DACD = Rektangulär kanal + anslutning till rund kanal
DADS = Reglerenhet + ljuddämpare



Huvudmått, gallerplåt DAVP


mm = takets höjd

Gallerplåtar fås även beställda i varierande höjd.

Spridningsbild

Med DINO-donens enkelt ställbara dysor kan en optimal spridningsbild åstadkommas i rummet. Om sedan exempelvis verksamheten eller rumsutformningen förändras under donets livscykel kan spridningsbilden då enkelt ställas om efter de nya förutsättningarna. Detta tack vare donets ställbara munstycken.

En ändring av spridningsbilden påverkar varken tryckförlust eller ljudnivå.

Spridningsbild riktad åt sidorna som standard



Spridningsbilden för DINO-A kan modifieras

Dimensionering

Diagrammen är inte avsedda för justering.





Installation och justering

Låghastighetsdonen i DINO-serien är mycket enkla att installera, justera, underhålla och rengöra.

Låghastighetsdonens frontdelar kan öppnas. Reglerenheten kan enkelt lossas vid underhåll och man får då åtkomst både till produktens insida samt till kanalsystemet.
