Kuvaus

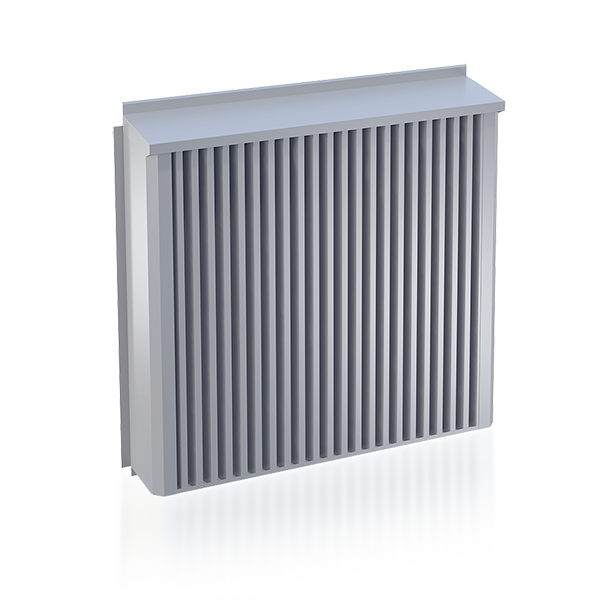

TUISKU-P on pystysäleinen lumi- ja sadesuoja pinta-asennukseen, joka on suunniteltu estämään lumen ja veden kulkeutuminen ilmanottoaukkoihin.
Climeconin TUISKU-lumisuojien pintakäsittely täyttää ankariakin ilmasto-olosuhteita hyvin kestävän C4 ilmastorasitusluokan.
Pinta-asenteisissa lumisuojissa kanavaliitos toimitetaan erillisenä.
Erittäin korkea vedenerotuskyky
Ilmavirta
|
Sadevesivirrat
|
Toimivuus
|
| qv |
v |
qr |
qd |
qro |
qdo |
E |
Luokka |
| m3/s |
m/s |
l/h |
l/h |
(l/h)/m2 |
(l/h)/m2 |
% |
|
| 0.00 |
0.00 |
48.00 |
0.000 |
75.00 |
0.000 |
100.00 |
A |
| 0.64 |
1.00 |
48.00 |
0.000 |
75.00 |
0.000 |
100.00 |
A |
| 1.28 |
2.00 |
48.00 |
0.000 |
75.00 |
0.000 |
100.00 |
A |
qv Ilmavirta, dm³/s
v Otsapintanopeus
qr Päätelaitteeseen kohdistuva sadevesivirta, l/h
qro Päätelaitteeseen kohdistuva sadevesivirta, (l/h)/m2
qd Päätelaitteen läpäissyt sadevesivirta, l/h
qdo Päätelaitteen läpäissyt sadevesivirta, (l/h)/m2
E Sadeveden erotusaste, %
C4-luokan pinnoite
Ympäristöolosuhteet vaikuttavat merkittävästi maalipinnoitettuun teräkseen. Maalipinnoite altistuu auringon ultraviolettisäteilylle (UV), joka vähitellen muuttaa maalin kemiallista rakennetta. Tämä näkyy kiillon himmentymisenä ja värin haalistumisena sekä ajan myötä korroosiosuojauksen heikkenemisenä. Lisäksi kosteus, lämpö, ilmansaasteet ja muut yhdisteet rasittavat maalipinnoitetta.
Kaikki maalatut CLIMECON ulkotuotteet ovat suunniteltu kestämään pohjoisen rankoissa olosuhteissa vuodesta toiseen ja ominaisuuksien muuttumatta.
Erittäin korkea vedenerotuskyky
Eurofinsin (VTT:n) testien mukaan TUISKU-säleikköjen vedenerotuskyky on erittäin korkea jopa 2m/s otsapintanopeudella. TUISKU lumisuojien taakse on kuitenkin suositeltavaa rakentaa ohjeessa kuvattu kammio viemäröinnillä, joka estää poikkeuksellisen vaativissa oloissa kosteuden pääsyn kanavistoon.
Ilmavirta
|
Sadevesivirrat
|
Toimivuus
|
| qv |
v |
qr |
qd |
qro |
qdo |
E |
Luokka |
| m3/s |
m/s |
l/h |
l/h |
(l/h)/m2 |
(l/h)/m2 |
% |
|
| 0.00 |
0.00 |
48.00 |
0.000 |
75.00 |
0.000 |
100.00 |
A |
| 0.64 |
1.00 |
48.00 |
0.000 |
75.00 |
0.000 |
100.00 |
A |
| 1.28 |
2.00 |
48.00 |
0.000 |
75.00 |
0.000 |
100.00 |
A |
qv Ilmavirta, dm³/s
v Otsapintanopeus
qr Päätelaitteeseen kohdistuva sadevesivirta, l/h
qro Päätelaitteeseen kohdistuva sadevesivirta, (l/h)/m2
qd Päätelaitteen läpäissyt sadevesivirta, l/h
qdo Päätelaitteen läpäissyt sadevesivirta, (l/h)/m2
E Sadeveden erotusaste, %
Tuotemerkintä
|
TUISKU
|
–
|
VU
|
–
|
1000x
1000
|
–
|
69-90
|
–
|
FnFe
|
–
|
MA
|
–
|
RR-40/
RAL9005
|
–
|
|
KLV
|
–
|
800x
800
|
–
|
IS
|
–
|
AF
|
–
|
AK
|
–
|
6
|
|
1
|
|
2
|
|
3
|
|
4
|
|
5
|
|
6
|
|
7
|
|
8
|
|
9
|
|
10
|
|
11
|
|
12
|
|
13
|
Esim.
1 = Tuote

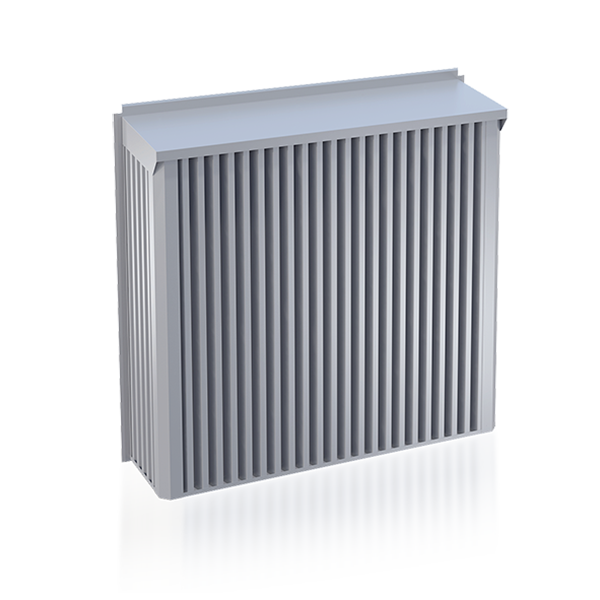

2 = PS = Pystysäleet, sivusäleillä, pintamalli
P = Pystysäleet, ei päätysäleitä, pintamalli
V = Vaakasäleet, ei päätysäleitä, pintamalli

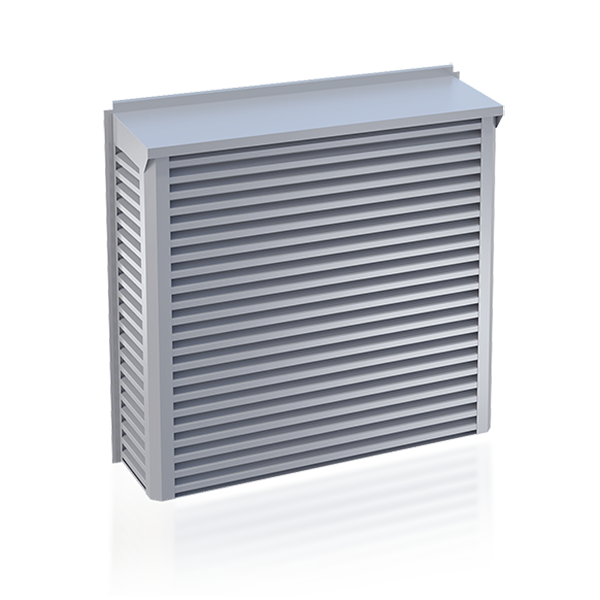

VS = Vaakasäleet, sivusäleillä, pintamalli

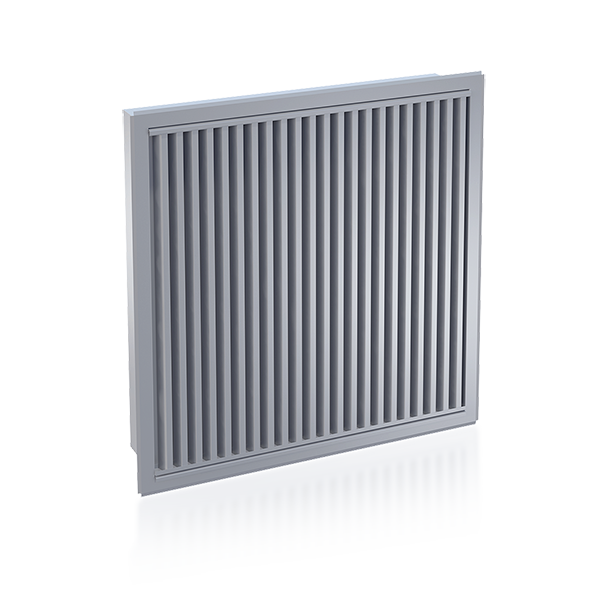

PU = Pystysäleet, upotettava malli

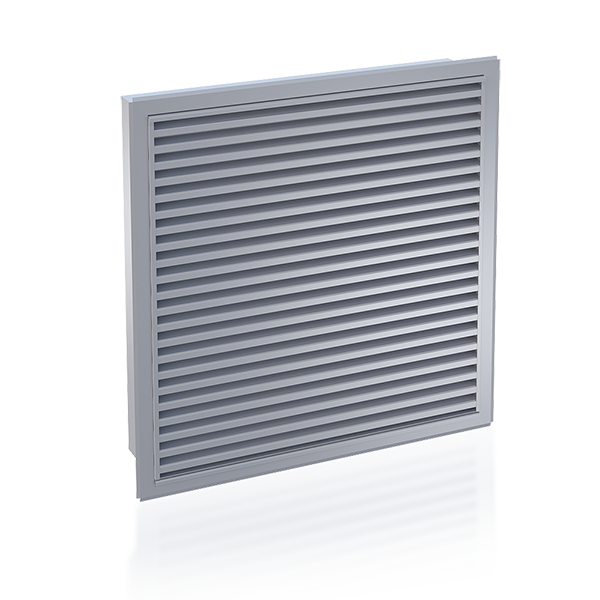

VU = Vaakasäleet, upotettava malli
3 = Rungon ulkomitat (L x H) mm
4 = Laipan mitat Sivulaipat, ylälaippa ja alalaippa. mm
5 = Materiaali
ZnFe sinkitty ohutlevyteräs
AlMg merialumiini
RFe ruostumaton teräs
HFe haponkestävä teräs
Cu kupari
CuZn messinki
CO Corten-teräs
6 = Maalaus
7 = Väri, RR tai RAL-värikartan mukaan
8 = Takaliitos, Huom! vain uppomallit
9 = Takaliitoksen koko (A x B) mm, Suunnittelija määrittää
10 = Irrotettava etusäle. Moniosaisissa vasen alin TUISKU moduuli
11 = Sulanapitokaapelointi
12 = Asennuskehys
13 = Asennuskehyksen moduulien lukumäärä
Mittapiirrokset
Katso mittatiedot Tuisku.X-valintaohjelmasta.
Tuisku.X
Pienin valmistettava koko on 300×400 mm (L x H).
Suunnittelussa huomioitavaa
TUISKU-säleikön taakse on suositeltavaa rakentaa kuvan tyyppinen kammio viemäröinnillä, mikä estää voimakkaista tuulista johtuvan sadeveden ja kevyen lumen kulkeutumisen kanavistoon.
Säleikön koon on oltava vähintään 100 mm aukkoa suurempi kaikilta sivuilta.
TUISKU-lumisuojat estävät lumen ja veden pääsyn kanavistoon. TUISKUt ovat VTT:n testaamia.
Suositeltu otsapintanopeus on maksimissaan 0,7 m/s.
TUISKUn pohjassa on kalteva pohja, jossa on vedenpoistoaukko. TUISKU-PS, TUISKU-V, TUISKU-P ja TUISKU-VS mitoitetaan vähintään 100 mm leveämmäksi ja korkeammaksi kuin seinässä oleva aukko.
TUISKU P- ja V-malleissa sisäänotto tapahtuu säleikön etupinnasta. TUISKU PS- ja -VS -malleissa sisäänotto tapahtuu säleikön etupinnasta ja sivuilta. Suosittelemme vedenpoistoa myös ilmanottokammioon sekä lämmitystä.
