Kuvaus
TUISKU-VU on seinään upotettava lumi- ja sadesuoja vaakasäleillä.
Climeconin TUISKU-lumisuojien pintakäsittely täyttää ankariakin ilmasto-olosuhteita hyvin kestävän C4 ilmastorasitusluokan.
Erittäin korkea vedenerotuskyky
Ilmavirta
|
Sadevesivirrat
|
Toimivuus
|
| qv |
v |
qr |
qd |
qro |
qdo |
E |
Luokka |
| m3/s |
m/s |
l/h |
l/h |
(l/h)/m2 |
(l/h)/m2 |
% |
|
| 0.00 |
0.00 |
48.00 |
0.000 |
75.00 |
0.000 |
100.00 |
A |
| 0.64 |
1.00 |
48.00 |
0.000 |
75.00 |
0.000 |
100.00 |
A |
| 1.28 |
2.00 |
48.00 |
0.000 |
75.00 |
0.000 |
100.00 |
A |
qv Ilmavirta, dm³/s
v Otsapintanopeus
qr Päätelaitteeseen kohdistuva sadevesivirta, l/h
qro Päätelaitteeseen kohdistuva sadevesivirta, (l/h)/m2
qd Päätelaitteen läpäissyt sadevesivirta, l/h
qdo Päätelaitteen läpäissyt sadevesivirta, (l/h)/m2
E Sadeveden erotusaste, %
Tuotemerkintä
| TUISKU |
– |
VU |
– |
1000×1000 |
– |
ZnFe |
– |
MA |
– |
RR-40 |
– |
KLV |
– |
800×800 |
– |
AK |
– |
6 |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
9 |
|
10 |
Esim.
1 = Tuote
2 = PS = Pystysäleet, sivusäleillä, pintamalli
P = Pystysäleet, ei päätysäleitä, pintamalli
V = Vaakasäleet, ei päätysäleitä, pintamalli
VS = Vaakasäleet, sivusäleillä, pintamalli
PU = Pystysäleet, upotettava malli
VU = Vaakasäleet, upotettava malli
3 = Koko (L x H) mm
4 =Materiaali
ZnFe sinkitty ohutlevyteräs
AlMg merialumiini
RFe ruostumaton teräs
HFe haponkestävä teräs
Cu kupari
CuZn messinki
CO Corten-teräs
5 = Maalaus
6 = Väri, RR tai RAL-värikartan mukaan
7 = Takaliitos, Huom! vain uppomallit
8 = Takaliitoksen koko (A x B) mm, Suunnittelija määrittää
9 = Asennuskehys
10 = Asennuskehyksen moduulien lukumäärä
Mittapiirrokset
TUISKU:n aukkomitta on 10-30 mm tuotteen mittoja suurempi joka sivulta. Alemmassa taulukossa on ilmoitettu maksimi aukkomitta kehyksen ollessa 70 mm.
Pienin mahdollinen saatavilla oleva erikoismittaisen TUISKU-lumisuojan koko on 300×400.
Suuremmat kuin 2200×2000 mm (L x H) säleiköt tehdään kahdesta tai useammasta toisiinsa liitettävästä lohkosta. Pienin valmistettava koko on 300×400 mm (L x H).
Yksilöllisesti mitoitetut (ei standardikoot) ovat mahdollisia. Pyydämme varmistamaan mitoituksen Climeconin teknisestä neuvonnasta.
Tuiskun nimellismitat (L x H)
Leveys
|
|
1000
|
1200
|
1400
|
1600
|
1800
|
2000
|
2200
|
|
800
|
967×798 |
1153×798 |
1401×798 |
1587×1587 |
1773×798 |
1959×798 |
2145×798 |
|
1000
|
967×984 |
1153×984 |
1401×984 |
1587×1587 |
1773×984 |
1959×984 |
2145×984 |
Korkeus
|
1200
|
967×1170 |
1153×1170 |
1401×1170 |
1587×1587 |
1773×1170 |
1959×1170 |
2145×1170 |
|
1400
|
967×1418 |
1153×1418 |
1401×1418 |
1587×1587 |
1773×1418 |
1959×1418 |
2145×1418 |
|
1600
|
967×1604 |
1153×1604 |
1401×1604 |
1587×1587 |
1773×1604 |
1959×1604 |
2145×1604 |
|
1800
|
967×1790 |
1153×1790 |
1401×1790 |
1587×1587 |
1773×1790 |
1959×1790 |
2145×1790 |
|
2000
|
967×1976 |
1153×1796 |
1401×1976 |
1587×1587 |
1773×1976 |
1959×1976 |
2145×1976 |
Uppomallisen Tuiskun kiinnityslaipat on 70 mm/puoli, kiinitysreikä D8
Kiinnitysreikäväli L+80 ja H+80
Suositeltava aukon koko on L+60 ja H+60, asennusväli on minimissään 10 /puoli

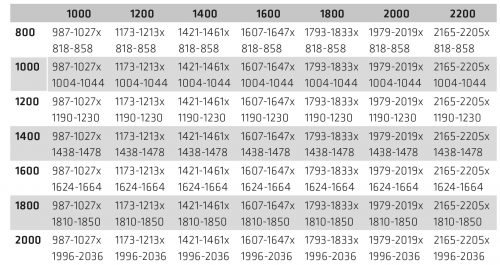

Uppomallisen Tuisku:n min – max aukkomitat (L x H) laipan ollessa 70 mm
Leveys
|
|
1000
|
1200
|
1400
|
1600
|
1800
|
2000
|
2200
|
|
800
|
987-1027x
818-858 |
1173-1213x
818-858 |
1421-1461x
818-858 |
1607-1647x
818-858 |
1793-1833x
818-858 |
1979-2019x
818-858 |
2165-2205x
818-858 |
|
1000
|
987-1027x
1004-1044 |
1173-1213x
1004-1044 |
1421-1461x
1004-1044 |
1607-1647x
1004-1044 |
1793-1833x
1004-1044 |
1979-2019x
1004-1044 |
2165-2205x
1004-1044 |
Korkeus
|
1200
|
987-1027x
1190-1230 |
1173-1213x
1190-1230 |
1421-1461x
1190-1230 |
1607-1647x
1190-1230 |
1793-1833x
1190-1230 |
1979-2019x
1190-1230 |
2165-2205x
1190-1230 |
|
1400
|
987-1027x
1438-1478 |
1173-1213x
1438-1478 |
1421-1461x
1438-1478 |
1607-1647x
1438-1478 |
1793-1833x
1438-1478 |
1979-2019x
1438-1478 |
2165-2205x
1438-1478 |
|
1600
|
987-1027x
1624-1664 |
1173-1213x
1624-1664 |
1421-1461x
1624-1664 |
1607-1647x
1624-1664 |
1793-1833x
1624-1664 |
1979-2019x
1624-1664 |
2165-2205x
1624-1664 |
|
1800
|
987-1027x
1810-1850 |
1173-1213x
1810-1850 |
1421-1461x
1810-1850 |
1607-1647x
1810-1850 |
1793-1833x
1810-1850 |
1979-2019x
1810-1850 |
2165-2205x
1810-1850 |
|
2000
|
987-1027x
1996-2036 |
1173-1213x
1996-2036 |
1421-1461x
1996-2036 |
1607-1647x
1996-2036 |
1793-1833x
1996-2036 |
1979-2019x
1996-2036 |
2165-2205x
1996-2036 |
Erittäin korkea vedenerotuskyky
Eurofinsin (VTT:n) testien mukaan TUISKU-säleikköjen vedenerotuskyky on erittäin korkea jopa 2m/s otsapintanopeudella. TUISKU lumisuojien taakse on kuitenkin suositeltavaa rakentaa ohjeessa kuvattu kammio viemäröinnillä, joka estää poikkeuksellisen vaativissa oloissa kosteuden pääsyn kanavistoon.
Ilmavirta
|
Sadevesivirrat
|
Toimivuus
|
| qv |
v |
qr |
qd |
qro |
qdo |
E |
Luokka |
| m3/s |
m/s |
l/h |
l/h |
(l/h)/m2 |
(l/h)/m2 |
% |
|
| 0.00 |
0.00 |
48.00 |
0.000 |
75.00 |
0.000 |
100.00 |
A |
| 0.64 |
1.00 |
48.00 |
0.000 |
75.00 |
0.000 |
100.00 |
A |
| 1.28 |
2.00 |
48.00 |
0.000 |
75.00 |
0.000 |
100.00 |
A |
qv Ilmavirta, dm³/s
v Otsapintanopeus
qr Päätelaitteeseen kohdistuva sadevesivirta, l/h
qro Päätelaitteeseen kohdistuva sadevesivirta, (l/h)/m2
qd Päätelaitteen läpäissyt sadevesivirta, l/h
qdo Päätelaitteen läpäissyt sadevesivirta, (l/h)/m2
E Sadeveden erotusaste, %
Mitoitus
TUISKU-VU-1000
TUISKU-VU-1200
TUISKU-VU-1400
TUISKU-VU-1600
TUISKU-VU-1800
TUISKU-VU-2000
TUISKU-VU-2200
Materiaalit
- Sinkitty (ZnFe) Vakio
- Maalattu (Ma) Vakio, RR tai RAL-värikartan mukaan
- Ruostumaton (RFe)
- Haponkestävä (HFe)
- Kuparipelti (Cu)
- Merialumiini (AlMg)
- Messinki (CuZn)
- Corten-teräs (CO)
C4-luokan pinnoite
Ympäristöolosuhteet vaikuttavat merkittävästi maalipinnoitettuun teräkseen. Maalipinnoite altistuu auringon ultraviolettisäteilylle (UV), joka vähitellen muuttaa maalin kemiallista rakennetta. Tämä näkyy kiillon himmentymisenä ja värin haalistumisena sekä ajan myötä korroosiosuojauksen heikkenemisenä. Lisäksi kosteus, lämpö, ilmansaasteet ja muut yhdisteet rasittavat maalipinnoitetta.
Kaikki maalatut CLIMECON ulkotuotteet ovat suunniteltu kestämään pohjoisen rankoissa olosuhteissa vuodesta toiseen ja ominaisuuksien muuttumatta.
Suunnittelussa huomioitavaa
TUISKU-säleikön taakse on suositeltavaa rakentaa kuvien tyyppinen kammio viemäröinnillä, mikä estää erityisen vaativissa oloissa kosteuden pääsyn kanavistoon.
Kuvan 1 tapaus on tyypillinen moniosaisten TUISKUjen asennuksessa ja kuva 2 on tavallinen yksiosaisten TUISKUjen asennuksessa, joissa on takaliitos.
Seinän aukko on 10-30mm/sivu suurempi kuin TUISKU ja maksimissaan 30mm joka sivulta TUISKUn mittoja suurempi, jotta säleikkö voidaan kiinnittää seinään laipasta.
TUISKUt ovat erikoistilauksesta saatavilla myös ilman laippaa. Ota yhteys myyntiin.
TUISKUn pohjassa on kalteva pohja, josta vedenpoisto säleikön etupuolella. TUISKU-PU ja TUISKU-VU malleissa sisäänotto tapahtuu säleikön etupinnasta.
Suurin suositeltu otsapintanopeus on 0,7 m/s.
