Opis

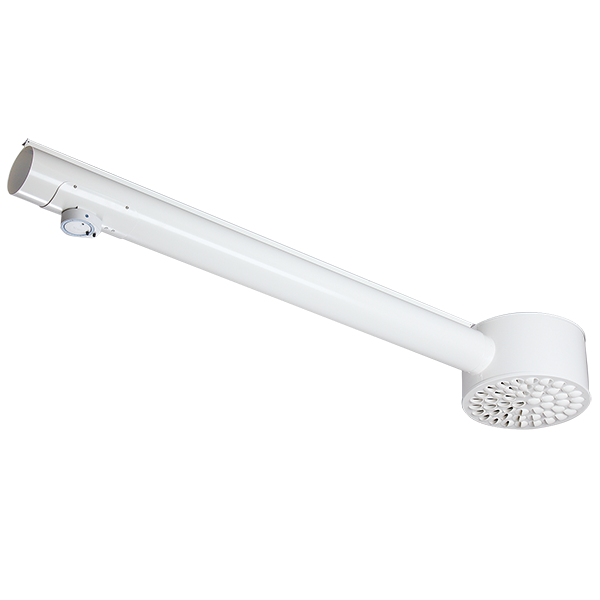

Ruchome dysze nawiewnika umożliwiają zmianę kształtu strumienia powietrza . Cechy produktu można zmienić tak, aby były bardziej odpowiednie do chłodzenia lub ogrzewania, w zależności od przeznaczenia pomieszczenia w trakcie cyklu użytkowania produktu.
NOX jest przeznaczone do nawiewu powietrza o wysokiej temperaturze. Unikalną cechą NOX jest możliwość odchylenia w rzucie pionowym strumienia powietrza o 30 stopni. Jest to duża zaleta ,szczególnie wtedy kiedy strumień nawiewu zostaje zasłonięty, na przykład ze względu na zmiany w układzie pomieszczenia. NOP i NOT są szczególnie odpowiednie dla strumieni powietrza izotermicznych i niskotemperaturowych.
NOX jest częścią nowej rodziny produktów OptiFlow®!
Produkty OptiFlow®mogą dostosowywać się do zmian związanych z użytkowaniem pomieszczenia dzięki optymalizacj i zmianom połozenia zasięgu strumienia powietrza nawiewanego.
Funkcje:
- Precyzyjna i przejrzysta regulacja oparta na różnicy ciśnień
- Doskonałe parametry powietrza i komfort akustyczny
- Łatwo regulowana wysokość montażu
- Bardzo mała wysokość konstrukcyjna
- Niezwykle łatwe i proste czyszczenie
- Możliwość wymiany komponentów nawiewnika
Dane Doboru
![](https://climeconair.com/wp-content/uploads/2020/08/NOX_pikavalinta.jpg)
Poziom dźwięku niższy niż 35 dB (A) przy ciśnieniu całkowitym 50 Pa (dm3/s)
UWAGA! Model S osiąga niski poziom dźwięku nawet przy znacznie wyższych wartościach ciśnienia całkowitego Pa.!
Nomogramy Doboru
Wykresy nie są przeznaczone do regulacji.
NOX-125
![](https://climeconair.com/wp-content/uploads/uploadkuvat/tuotekuvat/NOP-NOT-NOX/NOX-125_mitoitus.jpg)
NOX-160
![](https://climeconair.com/wp-content/uploads/uploadkuvat/tuotekuvat/NOP-NOT-NOX/NOX-160_mitoitus.jpg)
NOX-200
![](https://climeconair.com/wp-content/uploads/uploadkuvat/tuotekuvat/NOP-NOT-NOX/NOX-200_mitoitus.jpg)
NOX-250
![](https://climeconair.com/wp-content/uploads/uploadkuvat/tuotekuvat/NOP-NOT-NOX/NOX-250_mitoitus.jpg)
NOX-315
![](https://climeconair.com/wp-content/uploads/uploadkuvat/tuotekuvat/NOP-NOT-NOX/NOX-315_mitoitus.jpg)
Kształt zasięgu strumienia powietrza i jego długość
NOX kształt zasięgu strumienia powietrza.
Dysze skierowane w dół
![](https://climeconair.com/wp-content/uploads/uploadkuvat/tuotekuvat/NOP-NOT-NOX/NOX_hajotuskuvio.jpg)
NOX alternatywne kształty zasięgu strumienia powietrza
Dysze w pozycji skręconej
|
Dysze obrócone na boki
|
![](https://climeconair.com/wp-content/uploads/uploadkuvat/tuotekuvat/NOP-NOT-NOX/NOX_hajotuskuvio_suuttimetpyorre.jpg) |
![](https://climeconair.com/wp-content/uploads/uploadkuvat/tuotekuvat/NOP-NOT-NOX/NOX_hajotuskuvio_sivulle.jpg) |
Długość zasięgu
Δt 0°C
![](https://climeconair.com/wp-content/uploads/uploadkuvat/tuotekuvat/NOP-NOT-NOX/NOX_heittopituus_0astetta.jpg)
Δt +5°C
![](https://climeconair.com/wp-content/uploads/uploadkuvat/tuotekuvat/NOP-NOT-NOX/NOX_heittopituus_5astetta.jpg)
Współczynniki konwersji NOX
Dysze w dół: 1
Dysze w pozycji skręconej: 0,6
Dysze obracają się o 30° w bok: 0,9
Korzyści z elastyczności działania NOX
NOX są szczególnie przeznaczone do nawiewu powietrza o wysokiej temperaturze. Unikalną cechą NOX jest możliwość odchylenia w rzucie pionowym strumienia powietrza o 30 stopni. Jest to duża zaleta, szczególnie wtedy kiedy strumień nawiewu zostaje zasłonięty, na przykład ze względu na zmiany w układzie pomieszczenia.
![](https://climeconair.com/wp-content/uploads/uploadkuvat/tuotekuvat/NOP-NOT-NOX/Muuntojoustavuus_etuja_NOX_1.jpg)
Dysze obrócone na boki:
![](https://climeconair.com/wp-content/uploads/uploadkuvat/tuotekuvat/NOP-NOT-NOX/Muuntojoustavuus_etuja_NOX_2.jpg)
NOX jednostka regulacji
NOX jednostka regulacji oparta jest na pomiarze różnicy ciśnień statycznych ,umożliwia bardzo dokładny pomiar i kontrolę przepływu powietrza. Jednostka regulacji umożliwia precyzyjną regulację przepływu powietrza (± 5%) nawet przy niskich przepływach powietrza i prędkościach w kanałach wentylacyjnych.
NOX jest prosty w obsłudze
![](https://climeconair.com/wp-content/uploads/2021/01/ROXsaatoKuva1-e1611224468333-300x232.jpg)
1. Różnica ciśnień mierzona jest w gnieździe pomiarowym jednostki kontrolnej.
![](https://climeconair.com/wp-content/uploads/2021/01/ROX-S-saato-2-300x254.jpg)
2. Regulacja odbywa się poprzez obrócenie pokrętła sterującego za pomocą narzędzia. Odczyty pokrętła sterującego odpowiadają poszczególnym wartościom k, które można znaleźć po stronie jednostki regulacyjnej.
![](https://climeconair.com/wp-content/uploads/2021/01/ROXsaatoKuva3-e1611224560832-300x233.jpg)
3. Położenie regulacyjne można zablokować za pomocą śruby.
