Moniosaiset TUISKU-kokoonpanot asennetaan modulaarisen, skaalautuvan TUISKU-AK asennuskehyksen avulla. Tuisku-AK Asennuskehys on saatavilla 4-, 6-, 8- ja 9-osaisille kokonaisuuksille. Asennuskehys käy sekä uppo- että pinta-asenteisille TUISKU-malleille.

Asennustapa

Pinta-asenteinen, Uppoasenteinen

Pintakäsittely

C4 ilmastorasitusluokka

Säleiden suunta

Pystysäleet, Vaakasäleet

Valmistusmateriaali

Sinkitty ohutlevyteräs + maalaus, Merialumiini + maalaus, Ruostumaton teräs + maalaus, Haponkestävä teräs + maalaus, Corten-teräs, Kupari, Messinki

Ladattavat materiaalit

Icon TUISKU_pinta-asennus_ohje_2024 (pdf – 2 Mt) Icon TUISKU_uppo-asennus_ohje_2024 (pdf – 975 kt) Lataa Tuotekortti

Kuvaus

TUISKU Asennuskehys sopii moniosaisten TUISKUjen tukevaan asennukseen. Se on saatavilla 4-, 6-, 8- ja 9-osaisille TUISKU-asetelmille. Asennuskehysten mitat ovat muunneltavissa seinän aukkoon sopivaksi.

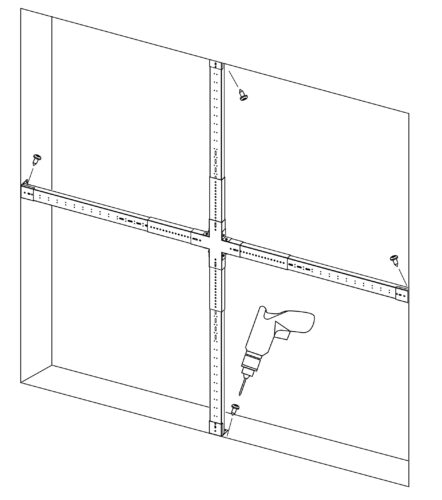

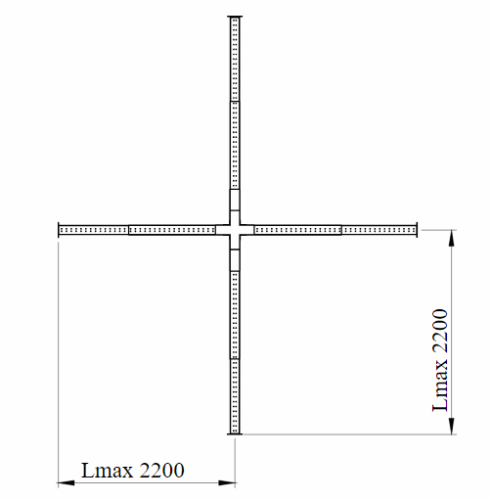

Suuremmat kuin 2200×2000 (L x H) mm säleiköt tehdään kahdesta tai useammasta toisiinsa liitettävästä lohkosta. Pienin valmistettava yksittäisen TUISKU-säleikön koko on 400×400 mm.

Yksilöllisesti mitoitetut (ei standardikoot) ovat mahdollisia. Pyydämme varmistamaan mitoituksen Climeconin teknisestä neuvonnasta.

Tuotemerkintä

TUISKU-AK – 6
1 2



Esim.
1 = Tuote
2 = Modulien lukumäärä

Materiaalit

  • Sinkitty teräs (ZnFe)

Suunnittelussa huomioitavaa

Säleikön koon on oltava vähintään 100 mm aukkoa suurempi kaikilta sivuilta.

TUISKU-lumisuojat estävät lumen ja veden pääsyn kanavistoon. TUISKUt ovat VTT:n testaamia.
Suositeltu otsapintanopeus on 0,7 m/s.

TUISKU P- ja V-malleissa sisäänotto tapahtuu säleikön etupinnasta. TUISKU PS- ja -VS -malleissa sisäänotto tapahtuu säleikön etupinnasta ja sivuilta. Suosittelemme vedenpoistoa myös ilmanottokammioon sekä lämmitystä.

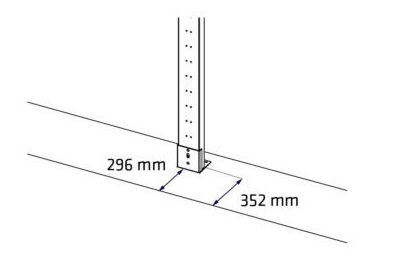

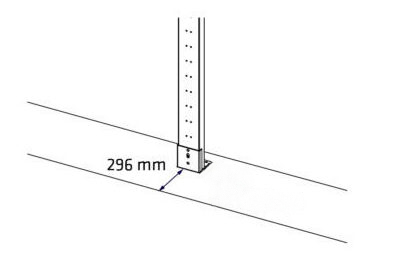

Asennuskehyksen mitoituksessa suositellaan olemaan yhteydessä Climeconin asiantuntijoihin.

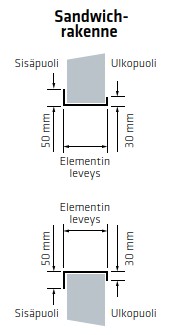

Aukon rakennekuvalla saadaan varmistettua asennuskehyksen sopivuus.

Ristikkotuen syvyys on 56mm.
