Kuvaus
Mallisto on muunneltavissa erikokoisiin tiloihin, minkä ansiosta keittiön uudelleenjärjestely on tilamuutosten yhteydessä helppoa ja vaivatonta. Vakiomallit on varustettu tulo- ja ohjausilmalla, jolla varmistetaan piennopeuksisen tuloilman tuonti keittiötilaan tasaisesti ja häiriöttömästi. Huuvat ovat myös saatavilla ainoastaan poistoilmalla.
Vakiomalliset huuvat voidaan kytkeä toisiinsa ilman väliseiniä yhtenäisellä höyrytilalla. Tämä koskee myös eri puhdistusteknologioilla varustettuja huuvia, eli esimerkiksi StandardPlus- ja CleanMaster-huuvat saadaan yhtenäiseksi kokonaisuudeksi ammattikeittiön tarpeen mukaan. Huuvien väliseinät ovat poistettavissa myös jälkikäteen esim. keittiön tilamuutosten yhteydessä.
Climeconin huuvat ja ilmanvaihtokatot yhdessä älykkään OptiDemand DCKV -järjestelmän kanssa tuovat merkittäviä energiansäästöjä ja täyttävät vaativimpien kestävän rakentamisen hankkeiden, kuten LEED-, BREEAM- ja RTYL-kohteiden, vaatimukset. Ne soveltuvat myös muihin sertifioituihin rakennuksiin.
Laaja valikoima korkealuokkaisia erottimia
StandardPlus-huuvat voidaan varustaa useilla eri erottimilla. Ammattikeittiön ilmamäärien ja keittiölaitteiden tuottaman rasvan sekä kondenssin perusteella.
FCY Syklonierotin
FCY erotin on yksiosainen, tehokas syklonierotin, joka täyttää UL- ja ANSI NSF-vaatimukset.
FT Vakioerotin
FT erotin yhdistää sykloni- ja törmäyserotuksen. Climeconin FT erottimet ovat EN-liekkisuojattuja.
FP Erotin suurille rasvamäärille
Tehokkaita FP erottimia käyteään, kun ruoanlaittopiste tuottaa suuria määriä rasvaa poistoilmaan ja ilmamäärät ovat alhaiset.
FK Kondenssierotin
FK kondenssierotin on tarkoitettu käytettäväksi keittiölaitteiden kanssa, jotka tuottavat vesihöyryä. Näitä voivat olla esimerkiksi astianpesukoneet ja pesupisteet.
Testatut erottimet
Huuvien erottimien äänenpaine, painehäviö, liekkisuoja ja erotusasteet ovat Eurofins Expert Services/VTT Expert Services/DAkkS/UL sertifioimia (EUFI29-21002238-T1, EUFI29-21002238-T2, VTT-S-7826, VTT-CR- 04456, DAkkS_23368, UL-R39744).
OptiLumo2 Spot valaisimet
OptiLumo2 Spot uudistaa ammattikeittiövalaistuksen täysin
Valaisimien erikoisgeometrinen linssi on suunniteltu alusta asti ammattikeittiöympäristöön. Se ohjaa valon tehokkaasti alas ja käyttää huuvan kiiltäviä RST-pintoja heijastimena, jolloin valonjako koko työalueelle on tasainen ilman häiritseviä heijastuksia työskentelypinnoilla.
Uusi rakenne tekee huuvan katon saumattomaksi – puhdistus on nopeaa ja hygienia helppo ylläpitää. Valaistussuunnitelma voidaan toteuttaa DiaLux-ohjelmistolla ja valaisin täyttää EN 12464-1 -standardin vaatimukset.
Linssi on valmistettu borosilikaattilasista, joka kestää ammattikeittiön äkilliset lämpötilanvaihtelut, rasvanpoistoaineet ja painepesun. Linssinkulmaa voidaan lisäksi säätää käyttäjän tarpeisiin.
Turvallisuus ja helppo huolto
Valaisimen valopää toimii 24 V SELV-turvajännitteellä – ei sähköiskuvaaraa kosteassa ympäristössä. Driver-yksikkö kytketään sähköverkkoon 100–240 V AC / 50–60 Hz ja liitäntälaitteen kytkentäteho on max 40 W. Valoteho normaalitilassa on 20 W / 2100 lm ja boost-tilassa 30 W / 3000 lm. Valaisimien vaihto käy pikaliittimillä ilman erikoistyökaluja, mikä pitää huoltoseisokit minimissä. Takuu on 100 000 tuntia.
Älykäs ohjaus ja monipuoliset versiot
Kaikki OptiLumo2 Spot -versiot sisältävät DALI2- ja SwitchDIM-ohjauksen vakiona. Perusmalli toimii 4000K neutraalilla valkovaissella, optiona on 3000K lämmin valkoinen. RGB-versiossa värilämpötila ja valon väri ovat vapaasti säädettävissä mobiiliapplikaatiolla. Ra-indeksi ≥ 95 takaa, että ruoka-aineiden värit toistuvat täydellisesti.
AirBoost ohjausilma
Huuvat on varustettu vakiona helposti säädettävällä AirBoost –ohjausilmatekniikalla, joka ohjaa rasvahöyryt tehostetusti rasvanerottimille ja optimoi huuvan toimintaa haastavimmissakin olosuhteissa.
Ilma ohjataan erottimille huuvan edestä ja sivuilta. AirBoost ohjausilma estää tehokkaasti ylivuodot.
EasyCare-konsepti vaivattomaan huoltoon
Ammattikeittiöiden hygienialle on asetettu tarkat vaatimukset, minkä johdosta myös keittiön ilmanvaihtolaitteiden on oltava helposti puhdistettavissa.
- Kanavistot on helppo nuohota tulo- ja poistoilmayksiköiden kautta.
- Kaikki pinnat ovat tasaisia ja helposti pyyhittävissä.
- Rasvanerottimet, rasvakaukalot sekä tuloilmamoduulit ovat konepestäviä.
Kanavistot on helppo nuohota tulo- ja poistoilmayksiköiden kautta.
 |
|
 |
| Kaikki pinnat ovat pyyhittävissä. |
|
Rasvanerottimet, rasvakaukalot sekä tuloilmamoduulit ovat konepestäviä. |
Hiilijalanjälki
EPD-verifioidut ammattikeittiöratkaisut
Ammattikeittiöihin tarkoitettujen huuvien hiilijalanjälki on laskettu osana Rakennustietosäätiön EPD-ympäristöselosteen vaatimuksia.

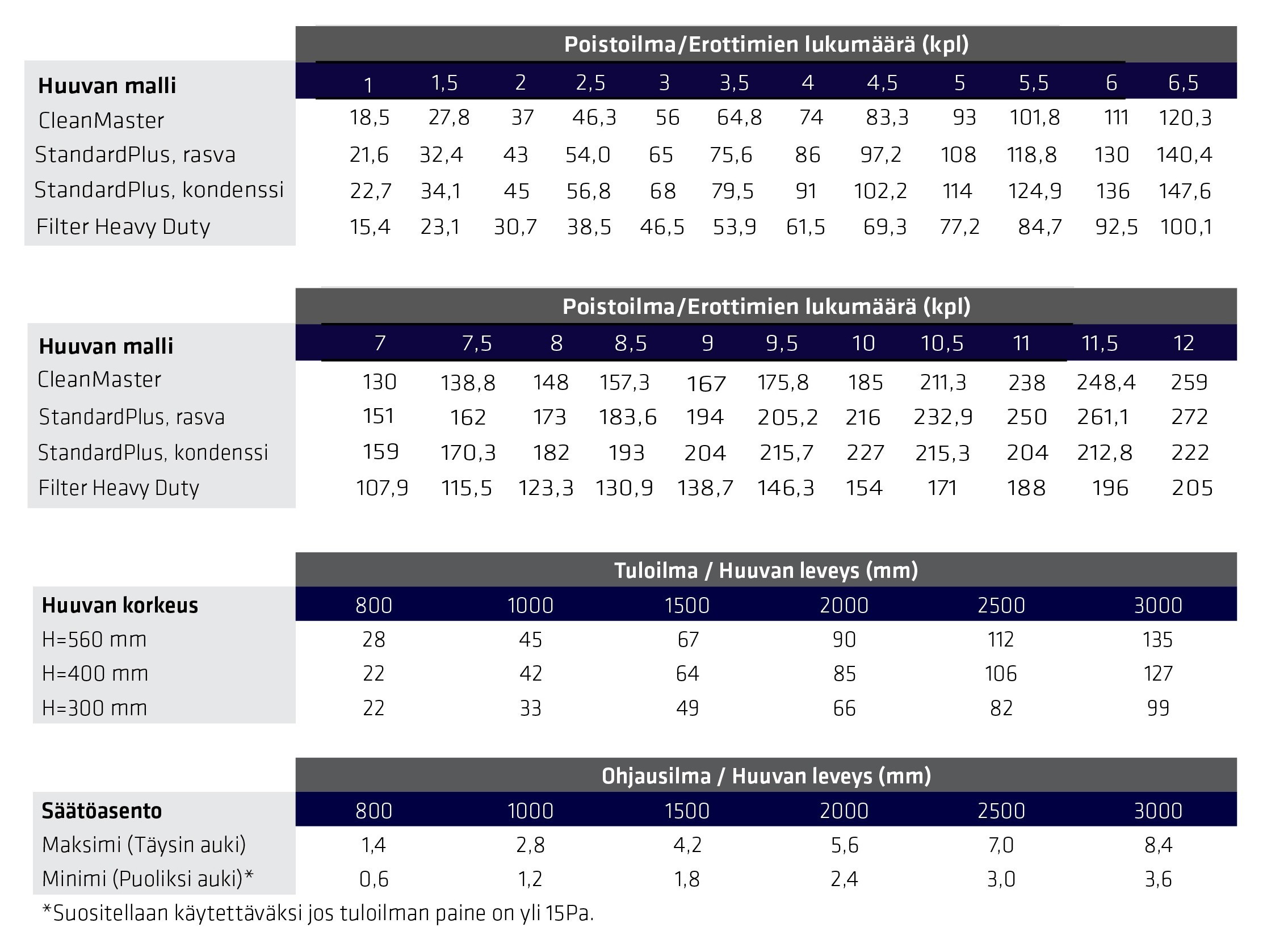

Pikavalinta
Pikavalinta poistoilmalle
Pikavalinta tuloilmalle
Pikavalintataulukossa on esitettynä h=560 korkean huuvan ilmamäärät. Käytettäessä muita korkeuksia, niin ilmavirrat lasketaan alla olevilla kertoimilla.
- Huuva h=400, Ilmavirta x 0,95
- Huuva h=300, Ilmavirta x 0,70
Tarkat ilmamäärät voi tarkistaa Huuva.X -valintaohjelman avulla.
Mitoitus
Käyrästöjä ei ole tarkoitettu säätöön.
Painehäviö- ja äänitiedot poistoilmalle
Painehäviö- ja äänitiedot tulo- ja ohjausilmalle, tuloilmayksikön korkeus 300 mm
Painehäviö – ja äänitiedot ilmoitettu yhdelle tuloilmayksikölle. Keskilattia-malleissa tuloilmayksikköjä on kaksi.
Painehäviö- ja äänitiedot tulo- ja ohjausilmalle, huuvan korkeus 400 mm
Painehäviö – ja äänitiedot ilmoitettu yhdelle tuloilmayksikölle. Keskilattia-malleissa tuloilmayksikköjä on kaksi.
Painehäviö- ja äänitiedot tulo- ja ohjausilmalle, huuvan korkeus 560 mm
Painehäviö – ja äänitiedot ilmoitettu yhdelle tuloilmayksikölle. Keskilattia-malleissa tuloilmayksikköjä on kaksi.
Valintaohje ja tuotemerkintä
Vakiomallit on varustettu tulo- ja ohjausilmalla, jolla varmistetaan piennopeuksisen tuloilman tuonti keittiötilaan tasaisesti ja häiriöttömästi. Huuvat ovat myös saatavilla ainoastaan poistoilmalla.
- Seinämalli poistoilmalla sekä tulo- ja ohjausilmalla R1-T1/T2
- Seinämalli tulo- ja ohjausilmalla R1-E1
- Keskilattiamalli poistoilmalla sekä tulo- ja ohjausilmalla R2-T1/T2
- Keskilattiamalli poistoilmalla R2-E1
| CLM |
– |
LxWxH |
– |
R1T2 |
| Tyyppi |
|
Koko |
|
Asennus ja Ilmanjako |
| Tyyppi |
Koko |
Asennus |
Ilmanjako |
| CLM = CleanMaster
CHU = StandardPlus |
L = Leveys
W = Syvyys
H = Korkeus
|
R1 = Seinäasennus
R2 = Keskilattia-asennus
|
T1 = Ohjausilma
T2 = Tulo- ja ohjausilma
E1 = Vain poistoilma
|
