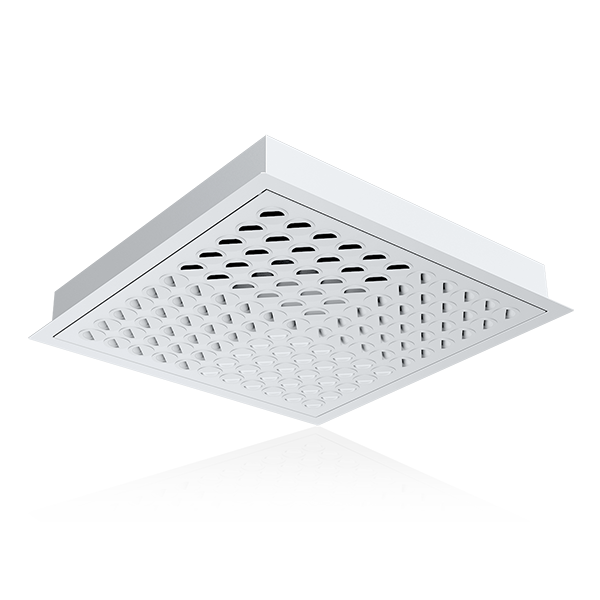

OLO tuloilmahajottaja

OLO on huipputyylikäs tuloilmahajottaja alaslaskettuihin kattoihin ja kasettikattoihin. OLOssa yhdistyvät moderni ja tyylikäs muotoilu sekä korkeat ilma- ja äänitekniset ominaisuudet. Hajottajan huippuominaisuuksiin kuuluu ainutlaatuisen helppo asennus.

Ilmamääräalue

5-130 dm³/s

Kanavakoot

Ø 125-315 mm

Vastuullinen tuote

Biokomposiittisuuttimet, EPD-laskettu, Hiilijalanjälki laskettu

Värivaihtoehdot

RAL 9016 valkoinen (matta), RAL 9005 musta (matta)

Hae tuote ilmavirran perusteella Vent.X-valintaohjelmasta

Ladattavat materiaalit

Icon EPD-ympäristöseloste / EPD Product Declaration (pdf – 772 kt) Icon FLO-ohjeet / instructions_2023 (pdf – 841 kt) Icon Revit files (MagiCloud) Lataa Tuotekortti

Kuvaus

Suunnattavilla suuttimilla varustettu ja suuremmille ilmamäärille suunniteltu OLO luo vakiona vaakatasoon leviävän laajan hajotuskuvion. Suunnattavien suuttimien ansiosta OLOn hajotuskuvio on helposti jälkikäteen muunneltavissa esimerkiksi tilamuutosten yhteydessä. OLO soveltuu sekä vakioilmavirralle että muuttuvalle ilmavirralle ja korkean sekoitussuhteen ansiosta myös alilämpöiselle tuloilmalle.

OLO-Z on suunniteltu kohteisiin, jossa alaslasketun katon kattoelementtien alapinnat ovat T-profiileista muodostuvan kehikon alapuolella.

Tuote sopii käytettäväksi yhdessä FLO-liitäntälaatikkomme kanssa!

Ominaisuudet:

  • Erittäin moderni ja tyylikäs muotoilu
  • Ainutlaatuisen helppo asennettavuus
  • Vaakatasoon leviävä laaja hajotuskuvio, joka on helposti muunneltavissa
  • Korkeat ilma- ja äänitekniset ominaisuudet
  • Z-malli kohteisiin, jossa alaslasketun katon kattoelementtien alapinnat ovat T-profiileista muodostuvan kehikon alapuolella

Hiilijalanjälki

Tuotteiden hiilijalanjälki on laskettu osana Rakennustietosäätiön EPD-ympäristöselosteen vaatimuksia.

Tuotemerkintä

OLO – 250 – 600 + Z + FLO – 200 / 250
1 2 3 4 5 6 7



1 = Pyörrehajottaja OLO
2 = Pyörrehajottajan liitoskoko
3 = Kasettikaton moduulikoko
4 = Alaslaskettu hajottajaosa
5 = Liitäntälaatikko FLO
6 = Liitäntälaatikon kanavakoko
7 = Liitäntälaatikon liitoskoko hajottajalle

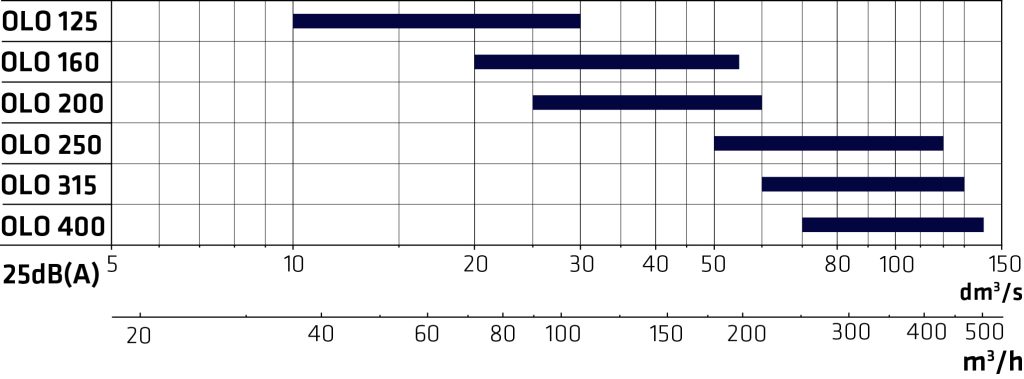

Pikavalinta

OLO

OLO + FLO

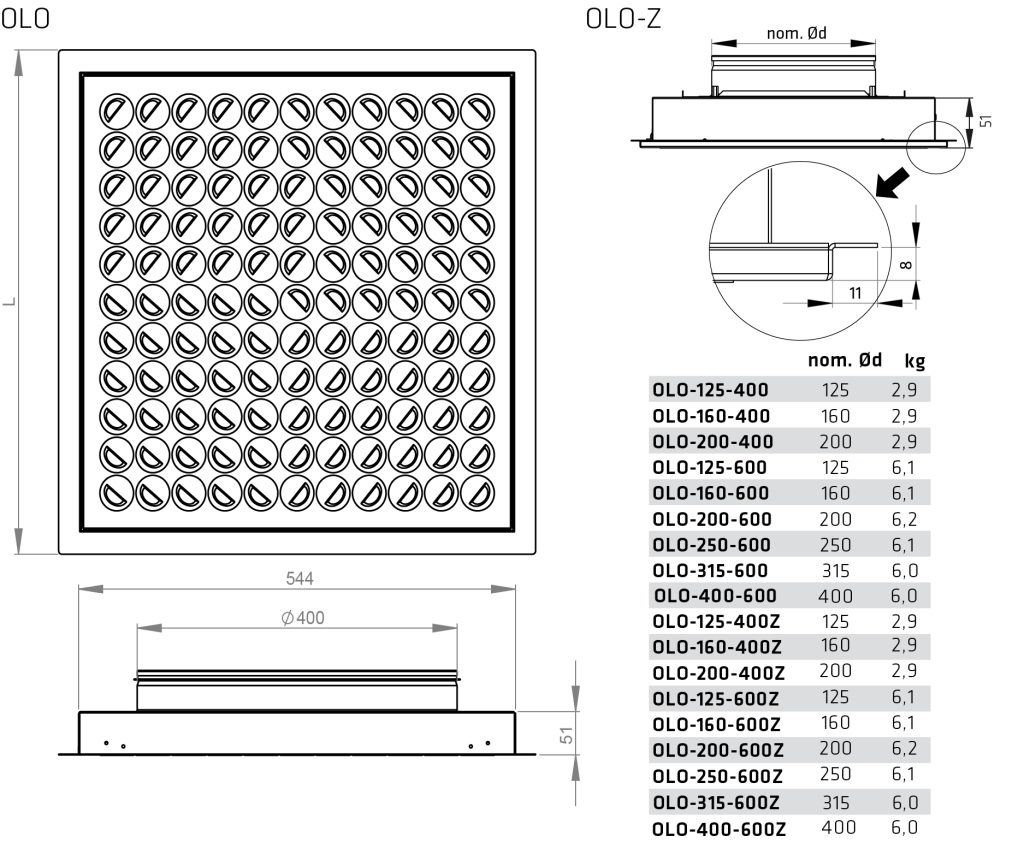

Mittatiedot

FLO mittakuvat

Mitoitus OLO + FLO

Käyrästöä ei ole tarkoitettu säätöön.

OLO-125 + FLO-100-125 Tuloilma

OLO-125 + FLO-125-125 Tuloilma

OLO-160 + FLO-100-160 Tuloilma

OLO-160 + FLO-125-160 Tuloilma

OLO-160 + FLO-160-160  Tuloilma

OLO-200 + FLO-125-200 Tuloilma

OLO-200 + FLO-160-200 Tuloilma

OLO-200 + FLO-200-200 Tuloilma

OLO-250 + FLO-160-250 Tuloilma

OLO-250 + FLO-200-250 Tuloilma

OLO-250 + FLO-250-250 Tuloilma

OLO-315 + FLO-200-315 Tuloilma

OLO-315 + FLO-250-315 Tuloilma

OLO-315 + FLO-315-315 Tuloilma

Hajotuskuviot ja heittopituus

OLOn hajotuskuvio on helposti muunneltavissa. Suuttimien suuntaus ei vaikuta laitteen ilmavirtaan tai äänitasoon.



 Pyörrevirtaus = vakio  4 suuntaan 360°

 Pystysuora  Suunnattu




Heittopituus

Vakiohajotuskuvio

Ilmavirta – heittopituus – pyörrevirtaus

Alaspäin suunnattu hajotuskuvio

Ilmavirta – heittopituus – hajotuskuvio alaspäin

Muuntokertoimet

Puhallussuunta                                    Heittopituus L0,2

Kattorakennevaihtoehdot

OLO on saatavissa tasapintaiseen ja T-profiilityyppiseen kattorakenteeseen, missä kattoelementit muodostavat tasaisen pinnan sekä rakenteeseen, jossa kattolevyjen alapinta tulee T-profiilin alapintaa alemmaksi.

1. Tasainen kattopinta



2. Kattopinta, jossa kattolevyn alapinta tulee profiilia alemmaksi.

Helppo huollettavuus

1. Avaa hajottajan etuosa. Vedä ulos mittausletkut ja säätövarsi. Älä avaa säätölukitusta.



2. Avaa lukitusruuvi.



3. Vedä säätölevy varovasti ulos reikäputkesta.



4. Puhdista osat ja laatikon sisäpuoli nuohousharjalla. Asenna säätölevy paikoilleen. Sulje lukitusruuvi.
