Kuvaus
KONTIO ulospuhallusilma- ja raitisilmakatokset on suunniteltu skandinaaviseen arkkitehtuuriin ja Pohjoismaisiin olosuhteisiin. Yhdessä OTSO-katosten kanssa ne muodostavat tyyliltään yhtenäisen ja tyylikkään kokonaisuuden. KONTIOissa liitostapa on suorakaiteen muotoinen ja käytettävät ilmamäärät ovat OTSO-katoksia suurempia.
KONTIO-katokset ovat malliltaan suorakaiteen muotoisia ja erittäin matalia. Rakenne tekee niistä poikkeuksellisen tukevia, pienentää tuulikuormia ja parantaa ulkonäköä.
Climeconin ilmanvaihtokatosten pintakäsittely täyttää ankariakin ilmasto-olosuhteita hyvin kestävän C4 ilmastorasitusluokan.

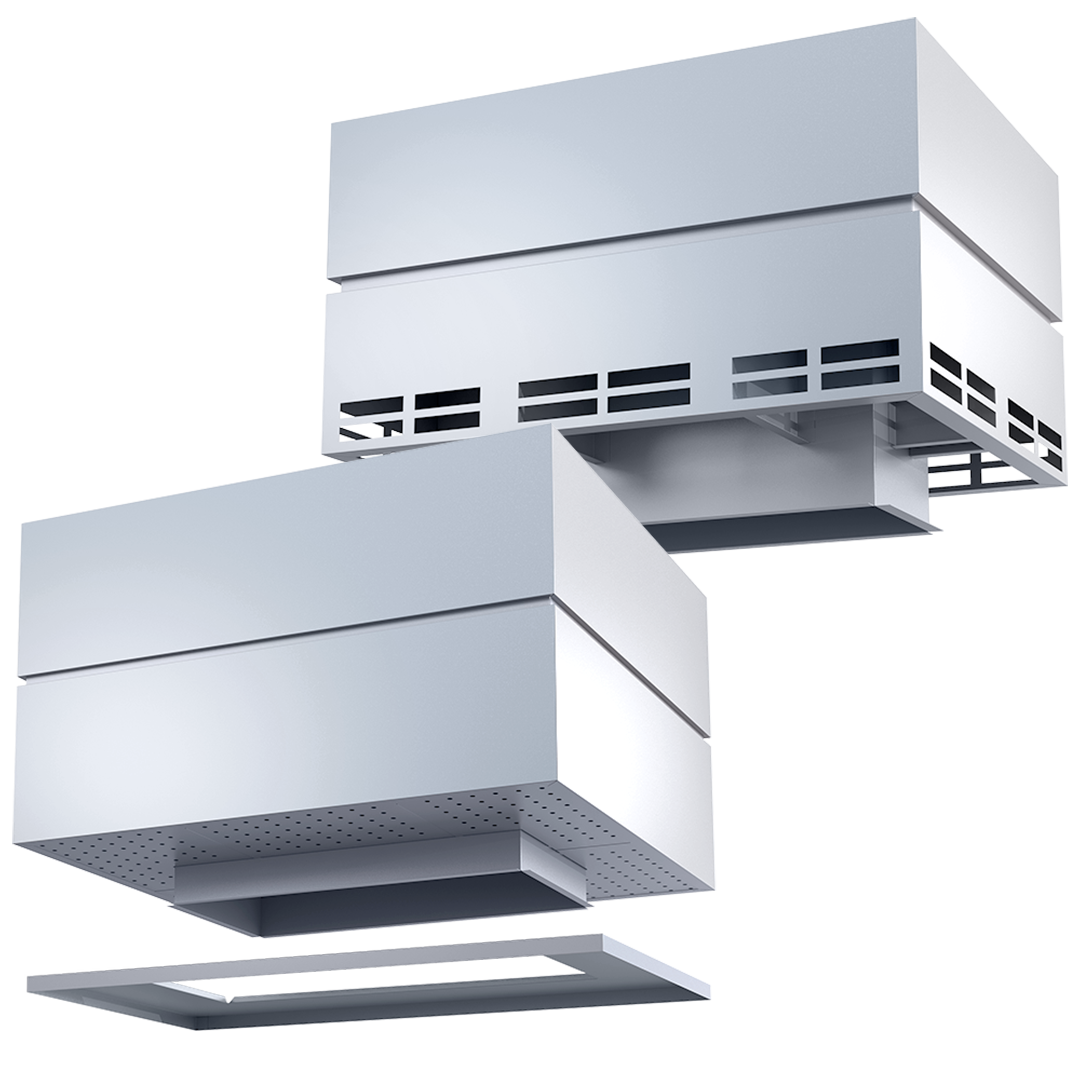

KONTIO-U ulospuhallusilmakatos KONTIO-S raitisilmakatos
EPD-verifioidut ilmanvaihtokatokset
Tuotteiden hiilijalanjälki on laskettu osana EPD-ympäristöselosteen vaatimuksia.
Tuotemerkintä
| KONTIO |
– |
U |
– |
630 |
– |
ZN |
– |
S |
– |
Ma |
– |
KL60 |
– |
L |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
1. Climeconin katostyyppi
2. Ilmavirran suunta: U = Ulospuhallusilmakatos, S = Raitisilmakatos
3. Liitoskoko
4. Valmistusmateriaali:
ZN = sinkitetty teräs, HST = haponkestävä teräs, Ma=maalattu teräs
5. Liitostapa: S = Sadepeltiliitos, L = Laippaliitos, IT = Listaliitos (vain koissa 800×400 ja 800×300)
6. Maalaus. Huom! Tilattaessa maalaus, tulee haluttu värisävy ja maalipinnan paksuus ilmoittaa tilauksen yhteydessä.
7. Kattoläpivienti: KL30 = Paloluokka EI30, KL60 = Paloluokka EI60, KL120 = Paloluokka EI120
Huom! Kattoläpiviennin yläpään liitos on automaattisesti samankokoinen ja -mallinen kuin katoksen liitos. Alapään liitos valitaan erikseen
8. Kattoläpiviennin alapuolinen liitostapa: L = Laippaliitos, S = Sisäliitin, IT = Listaliitos
Huom! Katosmallin määrittelyyn tarvitaan minimissään viiden ensimmäisen kohdan tiedot.
Suositellut ilmavirta-alueet
Suositellut ilmavirta-alueet KONTIO-U
Ulospuhallusnopeus min 4 m/s ja max 14 m/s
Painehäviö alle 100 Pa.
Suositellut ilmavirta-alueet KONTIO-S
Max painehäviö 40 Pa.
Otsapintanopeus max 0,7 m/s.
Kanavanopeus min 2 m/s ja max 5 m/s.
Mittatiedot
Mittatiedot KONTIO-U
Mittatiedot KONTIO-S
Vakiosadepeltien mitat
Vakiosadepellit on suunniteltu kattoläpiviennin kanssa yhteensopiviksi. Kattoläpiviennin ulkomittojen lisäksi on kattoläpivientiä suojaavalle rakenteelle on jätetty joka sivulle 25 mm tilaa. Tilauksesta sadepeltejä voidaan tehdä myös muihin kokoihin.
KONTIO-U ulospuhallusilmakatos
Ulospuhallusilmakatos KONTIO-U täyttää vaatimusten mukaiset ulospuhallusnopeudet matalasta painehäviötasosta huolimatta.
KONTIO-U:ssa toteutuu myös vaatimus ulospuhallusilman ulospuhalluksen suuntaamiseksi pelkästään ylöspäin.
Katokset on suunniteltu niin, että veden erotusaste on 100% standardin EN 13030:2001/1 mukaisesti. Suosittelemme aina, että jäteilmakatosten läpi virtaa vähintään minimi-ilmavirta, sillä poikkeuksellisen kova vesisade, lumipyry tai kova tuuli voivat edesauttaa kosteuden kulkeutumisen kanavistoon. Tämä on syytä huomioida myös kanavistoja suunniteltaessa.
Suosittelemme kammion pohjalle viemäröintiä, jonka pohjalta mahdollinen kanavaan kulkeutunut vesi saadaan poistettua.
Liitostavat
Sadepeltiliitoksen liitostapa:
Sadepelti tehdään tehtaalla mittojen mukaan piipun päälle sopivaksi. Tämän liitostavan etuna on varma tiiveys kosteusvaurioita vastaan, koska kaikki liitossaumat itse katoksen ja sadepellin välillä ovat tehdastekoisia. Climecon suosittelee sadepeltiliitosta sen tiiveyden takia.
1. Sadepelti
2. Katoksen liitostavan mukainen kattoläpiviennin liitos
Laippaliitoksen liitostapa:
Toimitukseen kuuluvat sekä katoksessa oleva laippa että vastalaippa.
1. Laippa
2. Katoksen liitostavan mukainen kattoläpiviennin liitos
Listaliitoksen liitostapa:
1. Laippa
2. Katoksen liitostavan mukainen kattoläpiviennin liitos
Huom! Listaliitos saatavilla ainoastaan koissa 800×400 ja 800×300.
Liitos kattoläpiviennillä
Kattoläpivienti on tehtaalla sääolosuhteilta suojassa valmistettu ja aina kyseiseen liitostapaan suunniteltu. Kattoläpivienti on saatavissa kaikkiin kolmeen KONTIO:n liitostapaan. Läpiviennin paloluokaksi voidaan valita EI30, EI60 tai EI120. Paloeristemateriaalina käytämme PAROC Hvac Fire Slab -eristettä. Eristepaksuus on kaikissa paloluokissa aina 60 mm.
Kattoläpivienti kiinnitetään toimituksessa mukana tulevilla L-listoilla (80x80x1,5) kantavaan kattorakenteeseen. Kattoläpiviennin yläpinnan etäisyys kattopinnasta tulee olla D2:n mukainen. Kattoläpivienti on valmistettu sinkitystä teräksestä. Kattoläpiviennin yläpään liitos on aina katoksen mukainen. Alapuolinen liitostapa voidaan valita tuotemerkintävalikon mukaisesti.
