DINO-T piennopeuslaite

DINO-piennopeuslaitteet ovat paras ratkaisu syrjäyttävään ilmanjakoon. Sarjan tuotteissa yhdistyvät käytännöllinen design, muuntojoustavuus sekä korkea suorituskyky. Tyylikäs DINO-T piennopeuslaite voidaan sulauttaa saumattomasti seinä- tai kattopintaan upottamalla, ja tuote on erinomainen valinta myös ammattikeittiöiden yleistuloilmalaitteeksi.

Ilmamääräalue

25-720 dm³/s

Kanavakoot

Ø 125-400 mm

Vastuullinen tuote

Biokomposiittisuuttimet, EPD-laskettu, Hiilijalanjälki laskettu

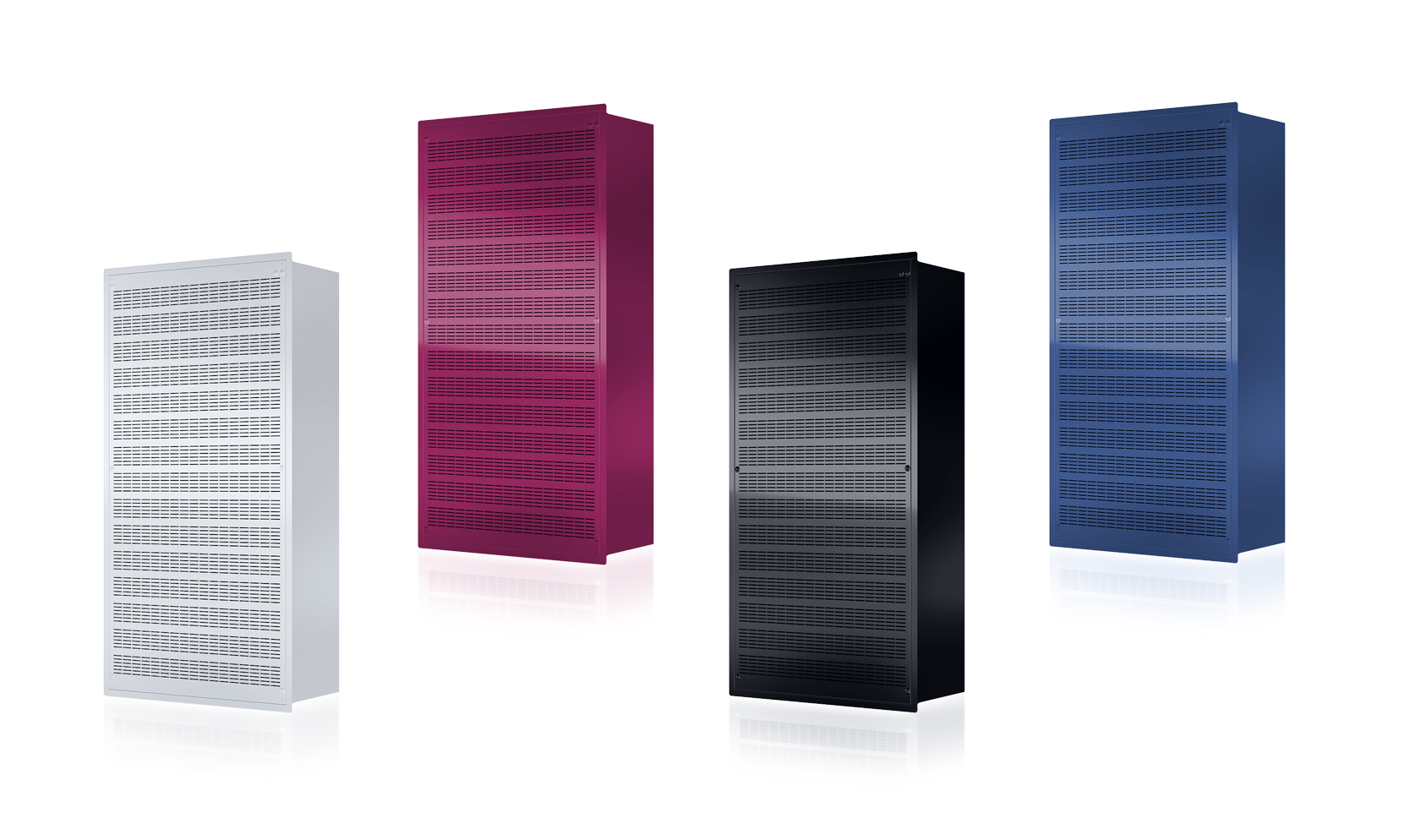

Värivaihtoehdot

RAL 9016 valkoinen (matta), RAL 9005 musta (matta)

Hae tuote ilmavirran perusteella Vent.X-valintaohjelmasta

Ladattavat materiaalit

Icon DINO-T tekniset tiedot (pdf – 1 Mt) Icon DINO-T ohjeet / instructions (pdf – 1 Mt) Icon EPD-ympäristöseloste / EPD Product Declaration (pdf – 772 kt) Icon Revit files (MagiCloud) Lataa Tuotekortti

Kuvaus

DINO-sarjan piennopeuslaitteissa yhdistyvät korkea suorituskyky, tyylikäs ulkonäkö ja elinkaaren aikainen muuntojoustavuus, mikä tarkoittaa, että niiden hajotuskuviot ovat suunnattavissa uudelleen tilamuutosten yhteydessä.

DINO-T voidaan upottaa tyylikkäästi joko seinään tai kattoon. DINO-T sopii myös erinomaisesti ammattikeittiöiden yleistuloilmalaitteeksi.

Tuotteilla saadaan aikaiseksi hiljainen ja vedoton ilmanjako tiloihin, kuten:

  • Luokkahuoneet
  • Ravintolat
  • Neuvottelutilat
  • Liikuntatilat
  • Teollisuustilat
  • Ammattikeittiöt

Sekä kaikki korkeat tilat, joissa on tarve suurille ilmamäärille.

DINO-T on saatavilla myös korroosiolta suojelevalla haponkestävällä teräksellä! Climeconin HST-tuotteet soveltuvat erityisesti mm. uimahalli-olosuhteisiin.

DINO-T on osa Optiflow®-tuoteperhettä!

OptiFlow®-tuotteet mukautuvat tilan elinkaaren muutoksiin optimoidun ja muuntojoustavan hajotuskuvion ansiosta.

DINO-TH on suunniteltu kohteisiin, missä on poikkeuksellisen korkeat vaatimukset äänitason ja ilmavirtauksien suhteen.
Lue lisää

Hiilijalanjälki

Tuotteiden hiilijalanjälki on laskettu osana Rakennustietosäätiön EPD-ympäristöselosteen vaatimuksia.

Toimituksen sisältö

DINO-sarjaan kuuluu aktiivisen tuloilmayksikön lisäksi uudet ja innovatiiviset säätöyksiköt vaimennusosalla sekä verhouslevyt yhtenäisen ja tyylikkään ulkonäön saavuttamiseksi. Patentoitu säätöyksikkö varmistaa tasaisen ilmavirran tuloilmalaitteelle, minkä johdosta myös tuloilmalaitteen hajotuskuvio on tasainen ja vedoton.

HUOM! DINO-T:n sivujen maalaus saatavilla tilauksesta.

Toimituksen sisältö

  • Piennopeuslaite

Tuotemerkintä

DINO – T – 125 – DODS – M
1   2   3   4



1 = Piennopeuslaitteen malli
2 = Liitoskoko (Ø)
3 = Säätöyksikkö ja äänenvaimennin
4 = Tuotteen sivut maalattuna

Pikavalinta

Mittatiedot

Päämitat



Päämitat kehyksellä

DINO-T toimitetaan kehyksellä asennuksen helpottamiseksi. Näkyvässä asennuksessa suosittelemme kuitenkin tilaamaan DINO-T:n ilman sitä.

Päämitat, kanavaosat

Huom! Koossa 400 säätöpeltinä DIRIS.

DODS = säätöyksikkö + äänenvaimennin

Liitossuunnat

Hajotuskuviot

Kaikkien DINO-sarjan piennopeuslaitteiden ominaisuuksiin kuuluu uudelleen suunnattavissa oleva hajotuskuvio.

DINOjen suunnattavalla hajotuskuviolla saadaan tilaan aina aikaiseksi optimaalinen hajotuskuvio. Jos esimerkiksi olosuhteet tai tilajärjestelyt muuttuvat elinkaaren aikana, voidaan hajotuskuvio suunnata helposti uudelleen käännettävien suuttimien ansiosta.

Hajotuskuvion muutos ei vaikuta painehäviöön tai äänitasoihin.

Vakiona sivuille suunnattu hajotuskuvio



Hajotuskuvio on suunnattavissa uudelleen tilamuutosten yhteydessä

Mitoitus

Käyrästöjä ei ole tarkoitettu säätöön.













Asennus ja säätö

DINO sarjan piennopelauslaitteet ovat erittäin helppoja asentaa, säätää, huoltaa ja puhdistaa.

DINO-T kanavaliitoksen saa takaa tai sivulta ja se voidaan suunnittella myös korkeussuunnassa eri paikkaan.

Piennopeuslaitteiden säleosat ovat avattavissa ja säätöyksikkö onkätevästi poistettavissa, jolloin huoltotilanteessa on vapaa pääsy niin tuotteen sisälle kuin kanavistoonkin.
