Kuvaus

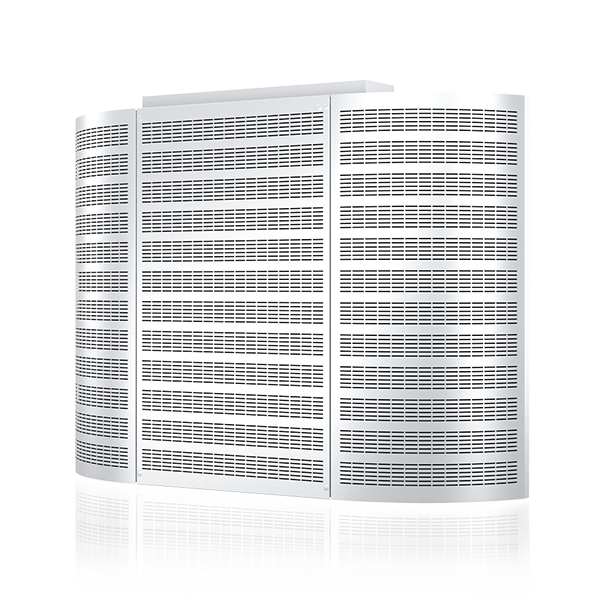

DINO-sarjan piennopeuslaitteissa yhdistyvät korkea suorituskyky, tyylikäs ulkonäkö ja elinkaaren aikainen muuntojoustavuus, mikä tarkoittaa, että niiden hajotuskuviot ovat suunnattavissa uudelleen tilamuutosten yhteydessä.
Tuotteilla saadaan aikaiseksi hiljainen ja vedoton ilmanjako tiloihin, kuten:
- Luokkahuoneet
- Ravintolat
- Neuvottelutilat
- Liikuntatilat
- Teollisuustilat
- Ammattikeittiöt
Sekä kaikki korkeat tilat, joissa on tarve suurille ilmamäärille.
DINO-A on osa OptiFlow®-tuoteperhettä!
OptiFlow®–tuotteet mukautuvat tilan elinkaaren muutoksiin optimoidun ja muuntojoustavan hajotuskuvion ansiosta.
Toimituksen sisältö
DINO-sarjaan kuuluu aktiivisen tuloilmayksikön lisäksi uudet ja innovatiiviset säätöyksiköt vaimennusosalla sekä verhouslevyt yhtenäisen ja tyylikkään ulkonäön saavuttamiseksi. Patentoitu säätöyksikkö varmistaa tasaisen ilmavirran tuloilmalaitteelle, minkä johdosta myös tuloilmalaitteen hajotuskuvio on tasainen ja vedoton.
Toimituksen sisältö
- Piennopeuslaite
- Sokkeli kiinnitettynä tuotteeseen
- Asennuslistat seinäasennukseen
- Kiinnikkeet asennusta varten
Tuotemerkintä
| DINO |
– |
A |
– |
300×60 |
– |
DADS |
– |
DACD |
– |
DAVP |
| |
|
1 |
|
2 |
|
3 |
|
4 |
|
5 |
- = Piennopeuslaitteen malli
- = Liitoskoko
- = Säätöyksikkö ja äänenvaimennin
- = Suorakaidekanava ja liitos pyöreään kanavaan
- = Verhouslevy
Liitos pyöreään kanavaan
Suorakaidekanava
|
Pyöreä
|
|
| 300×60 |
160 |
|
| 400×100 |
250 |
|
| 700×150 |
400 |
|
| 1000×200 |
500 |
|
Liitosyhdettä saatavissa tilauksesta myös pidempänä.
Mittatiedot
Päämitat
Päämitat, kanavaosat
Suorakaidekanavan mitat H3 ovat vakiotoimitusmittoja. Suorakaidekanava lyhennetään työmaalla sopivan pituiseksi.
DACD = Suorakaidekanava + liitos pyöreään kanavaan
DADS = Säätöyksikkö + äänenvaimennin
Päämitat, Verhopelti DAVP
mm = katon korkeus
Verhopelti on saatavissa tilauksesta myös eri korkuisena.
Hajotuskuviot
Kaikkien DINO-sarjan piennopeuslaitteiden ominaisuuksiin kuuluu uudelleen suunnattavissa oleva hajotuskuvio.
DINOjen suunnattavalla hajotuskuviolla saadaan tilaan aikaiseksi optimaalinen hajotuskuvio. Jos esimerkiksi olosuhteet tai tilajärjestelyt muuttuvat elinkaaren aikana, voidaan hajotuskuvio suunnata helposti uudelleen käännettävien suuttimien ansiosta.
Hajotuskuvion muutos ei vaikuta painehäviöön tai äänitasoihin.
Vakiona sivuille suunnattu hajotuskuvio
Hajotuskuvio on suunnattavissa uudelleen tilamuutosten yhteydessä
Mitoitus
Käyrästöjä ei ole tarkoitettu säätöön.
Asennus ja säätö
DINO-sarjan piennopelauslaitteet ovat erittäin helppoja asentaa, säätää, huoltaa ja puhdistaa.
Piennopeuslaitteiden säleosat ovat avattavissa ja säätöyksikkö on kätevästi poistettavissa, jolloin huoltotilanteessa on vapaa pääsy niin tuotteen sisälle kuin kanavistoonkin.
