OTSO ilmanvaihtokatos

Climeconin ilmanvaihtokatoksissa on kiinnitetty erityistä huomiota tyylikkääseen ulkonäköön, korkeaan erotusasteeseen, tukevaan rakenteeseen ja alhaisiin painehäviöihin. Pyöreällä liitostavalla varustetut OTSO katokset ovat rakenteeltaan matalia ja kestävät ankariakin ilmasto-olosuhteita.

Viereisessä kuvassa sadepeltiliitos, jota suosittelemme käytettäväksi kaikissa ilmanvaihtokatoksissamme. Sadepeltiliitoksella varmistetaan luotettava asennus ja tiiveys.

Pintakäsittely

C4 ilmastorasitusluokka

Valmistusmateriaali

Sinkitty ohutlevyteräs + maalaus, Merialumiini + maalaus, Ruostumaton teräs + maalaus, Haponkestävä teräs + maalaus, Corten-teräs, Kupari, Messinki

Liitostapa

Laippaliitos, Listaliitos, Sadepeltiliitos, Sisäliitin

Vastuullinen tuote

EPD-laskettu, Hiilijalanjälki laskettu

Hae oikean kokoinen katos Katos.X-ohjelmasta ilmavirran perusteella

Ladattavat materiaalit

EPD-ympäristöseloste / EPD Environmental Product Declaration (pdf – 4 Mt)

OTSO_asennus_052024 (pdf – 883 kt)

OTSO esimerkki katoksen piippurakenteesta (pdf – 151 kt) Lataa Tuotekortti

Lataa Tuotekortti

Kuvaus

OTSO ulospuhallus- ja raitisilmakatokset on suunniteltu skandinaaviseen arkkitehtuuriin ja Pohjoismaisiin olosuhteisiin. Yhdessä KONTIO-katosten kanssa ne muodostavat yhtenäisen ja tyylikkään kokonaisuuden. OTSOissa on pyöreä liitostapa.

OTSO-katokset ovat erittäin matalia, mikä pienentää tuulikuormia ja parantaa niiden ulkonäköä.

Climeconin ilmanvaihtokatosten pintakäsittely täyttää ankariakin ilmasto-olosuhteita hyvin kestävän C4 ilmastorasitusluokan.

OTSO-U ulospuhallusilmakatos OTSO-S raitisilmakatos

EPD-verifioidut ilmanvaihtokatokset

Tuotteiden hiilijalanjälki on laskettu osana EPD-ympäristöselosteen vaatimuksia.

Tuotemerkintä

OTSO

–

630

–

KL60

–

1. Climeconin katostyyppi

2. Ilmavirran suunta: U = Ulospuhallusilmakatos, S = Raitisilmakatos

3. Liitoskoko

4. Valmistusmateriaali: ZN = sinkitetty teräs, HST = haponkestävä teräs, Ma = maalattu teräs

5. Liitostapa: S = Sadepeltiliitos, L = Laippaliitos, T = Sisäliitin

6. Maalaus. Huom! Tilattaessa maalaus, tulee haluttu värisävy ja maalipinnan paksuus ilmoittaa tilauksen yhteydessä.

7. Kattoläpivienti: KL30 = Paloluokka EI30, KL60 = Paloluokka EI60, KL120 = Paloluokka EI120
Huom! Kattoläpiviennin yläpään liitos on automaattisesti samankokoinen ja -mallinen kuin katoksen liitos. Alapään liitos valitaan erikseen

8. Kattoläpiviennin alapuolinen liitostapa: L = Laippaliitos, S = Sisäliitin, IT = Listaliitos

Huom! Katosmallin määrittelyyn tarvitaan minimissään viiden ensimmäisen kohdan tiedot

Suositellut ilmavirta-alueet

Suositellut ilmavirta-alueet OTSO-U

Ulospuhallusnopeus min 4 m/s ja max 14 m/s.
Painehäviö alle 100 Pa.

Suositellut ilmavirta-alueet OTSO-S

Max painehäviö 40 Pa.
Otsapintanopeus max 0,7 m/s.
Kanavanopeus min 2 m/s ja max 5 m/s.

Mittatiedot

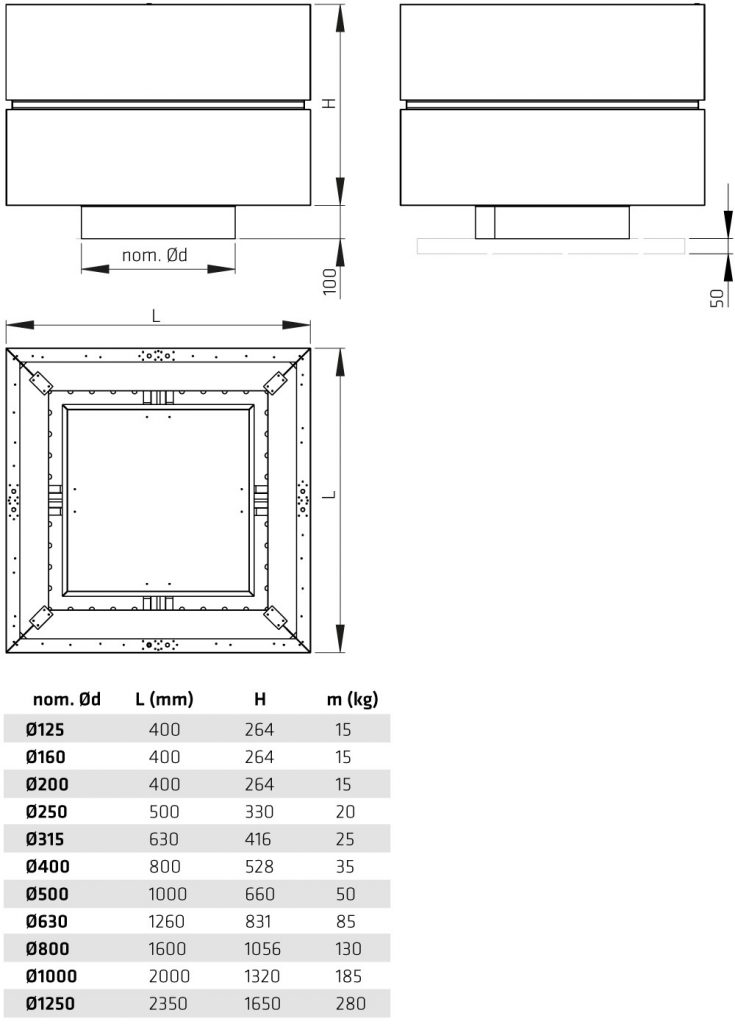

Mittatiedot OTSO-U

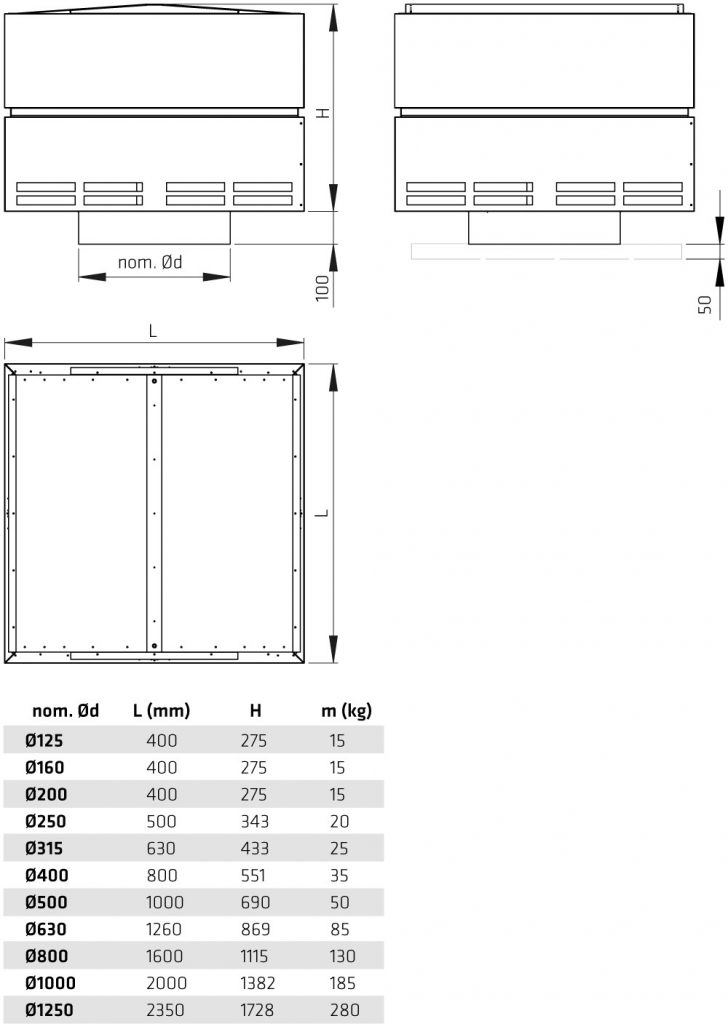

Mittatiedot OTSO-S

Vakiosadepeltien mitat

Vakiosadepellit on suunniteltu kattoläpiviennin kanssa yhteensopiviksi. Kattoläpiviennin ulkomittojen lisäksi kattoläpivientiä suojaavalle rakenteelle on jätetty joka sivulle 25 mm tilaa. Tilauksesta sadepeltejä voidaan tehdä myös >muihin kokoihin.

OTSO-U ulospuhallusilmakatos

Ulospuhallusilmakatos OTSO-U täyttää vaatimusten mukaiset ulospuhallusnopeudet matalasta painehäviötasosta huolimatta.

OTSO-U:ssa toteutuu myös vaatimus ulospuhallusilman ulospuhalluksen suuntaamiseksi pelkästään ylöspäin.

Katokset on suunniteltu niin, että veden erotusaste on 100% standardin EN 13030:2001/1 mukaisesti. Suosittelemme kuitenkin aina, että ulospuhallusilmakatosten läpi virtaa vähintään minimi-ilmavirta, sillä poikkeuksellisen kova vesisade, lumipyry tai kova tuuli voivat edesauttaa kosteuden kulkeutumisen kanavistoon. Tämä on syytä huomioida myös kanavistoja suunniteltaessa.

Suosittelemme kammion pohjalle viemäröintiä, jonka pohjalta mahdollinen kanavaan kulkeutunut vesi saadaan poistettua.

OTSO-S raitisilmakatos

Raitisilmakatos OTSO-S on suunniteltu niin,
että ilma otetaan sisään katoksen sivuilta ja
alhaalta.

Virtausnopeudet katoksen ulkovaipan jälkeen
ovat erittäin alhaisia. Tällä saadaan aikaiseksi
100% erotusaste ja sillä myös estetään tehokkaasti
lumen kulkeutuminen katoksen sisään.

Liitostavat

Sadepeltiliitoksen liitostapa:

Sadepelti tehdään tehtaalla mittojen mukaan piipun päälle sopivaksi. Tämän liitostavan etuna on varma tiiveys kosteusvaurioita vastaan, koska kaikki liitossaumat itse katoksen ja sadepellin välillä ovat tehdastekoisia. Climecon suosittelee sadepeltiliitosta sen tiiveyden takia.

1. Sadepelti
2. Katoksen liitostavan mukainen kattoläpiviennin liitos

Laippaliitoksen liitostapa:

Toimitukseen kuuluvat sekä katoksessa oleva laippa että vastalaippa.

1. Laippa
2. Katoksen liitostavan mukainen kattoläpiviennin liitos

Sisäliittimen liitostapa:

Sisäliitintä voidaan käyttää vain, kun katoksen liitoskoko on alle Ø500 mm.

1. Sisäliitin
2. Katoksen liitostavan mukainen kattoläpiviennin liitos

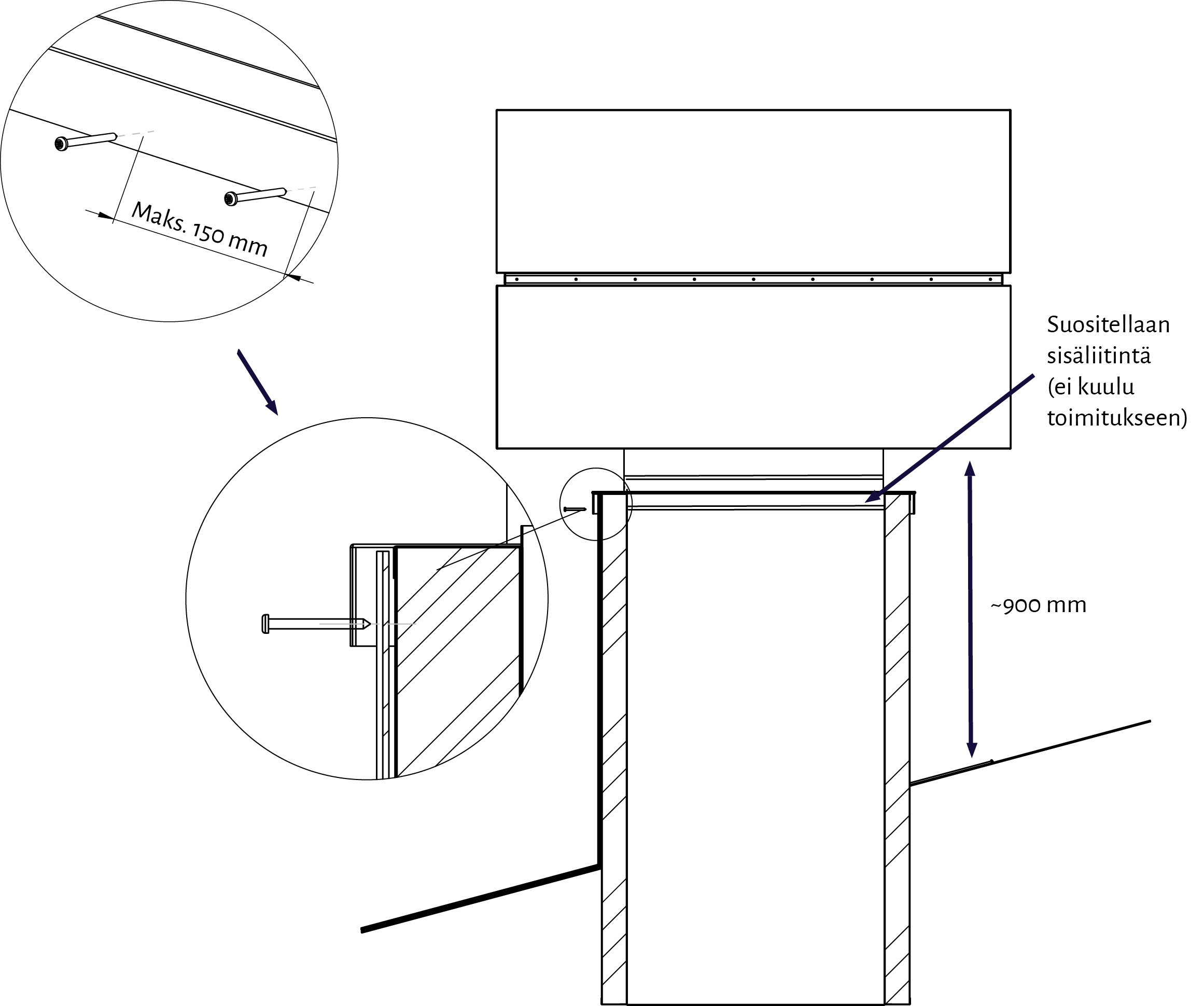

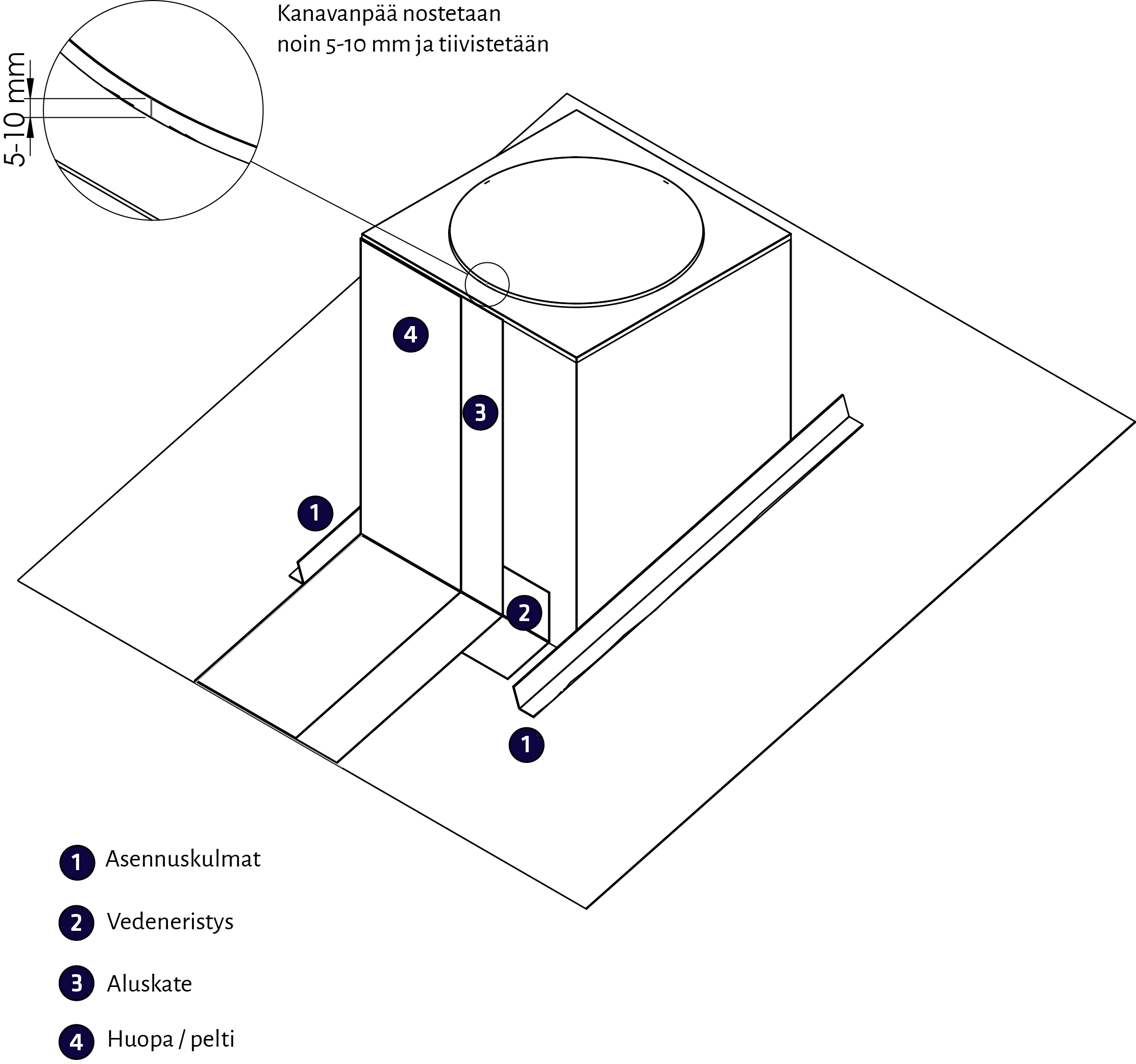

Liitos kattoläpiviennillä

Kattoläpivienti on tehtaalla sääolosuhteilta suojassa valmistettu ja aina kyseiseen liitostapaan suunniteltu. Kattoläpivienti on saatavissa kaikkiin kolmeen OTSO:n liitostapaan. Läpiviennin paloluokaksi voidaan valita EI30, EI60 tai EI120. Paloeristemateriaalina käytämme PAROC Hvac Fire Slab -eristettä. Eristepaksuus on kaikissa paloluokissa aina 60 mm.

Kattoläpivienti kiinnitetään toimituksessa mukana tulevilla L-listoilla (80x80x1,5) kantavaan kattorakenteeseen. Kattoläpiviennin yläpinnan etäisyys kattopinnasta tulee olla D2:n mukainen. Kattoläpivienti on valmistettu sinkitystä teräksestä. Kattoläpiviennin yläpään liitos on aina katoksen mukainen. Alapuolinen liitostapa voidaan valita tuotemerkintävalikon mukaisesti.
