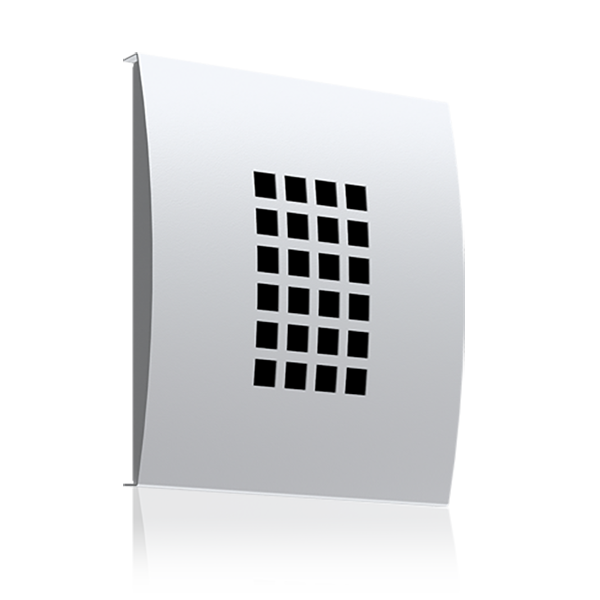

PINODq zawór wywiewny

Stylowa seria PINO obejmuje zawory wywiewne powietrza o niewielkich rozmiarach i wyjątkowej konstrukcji.

Ilość powietrza

5-50 dm³/s, 18-180 m³/h

Rozmiary kanałów

Ø100-160

Instalacja

Do montażu na ścianie

Metoda instalacji

Montaż powierzchniowy

Opis

PINO jest jednym z najmniejszych, technicznie możliwych do wykonania zaworów wywiewnych powietrza, które można zainstalować w widocznym miejscu.

Zawory wywiewne dostępne są w wersji wypukłej (PINOD) lub wklęsłej (PINOC). Ponadto ciche, PINOD i PINOC są dostępne zarówno w okrągłej jak i kwadratowej perforacji.

Niezawodny pomiar w połączeniu z szybką i precyzyjną regulacją to cechy wyróżniające serię PINOC.

Właściwości

  • Niski poziom hałasu, łatwe do czyszczenia
  • Dostępne z perforacją okrągłą lub kwadratową
  • Niezawodny pomiar i szybka, dokładna regulacja
  • Oprogramowaniu do projektowania MagiCAD

Dane techniczne

Wymiary

Główne wymiary

Nomogramy doboru

Wykresy nie są przeznaczone do regulacji.

PINODq-100

PINODq-125

PINODq-160

Tłumienie dźwięku

Poziom dźwięku wzrośnie, jeżeli odległość pomiędzy tylną pokrywą nawiewnika a kanałem będzie mniejsza 3x Ød:

  • za kolanem  +2 dB (A)
  • za trójnikiem  +8 dB (A)



Izolacyjność akustyczna - na przenoszenie dźwięków powietrznych

Wskaźnik elementarnej znormalizowanej różnicy poziomów ciśnienia akustycznego nawiewnika: Dn,e,wdB

Wywiew

Czytaj więcej o skrzynce rozprężnej tłumiącej VAL

Czytaj więcej o skrzynce rozprężnej tłumiącej VAM
