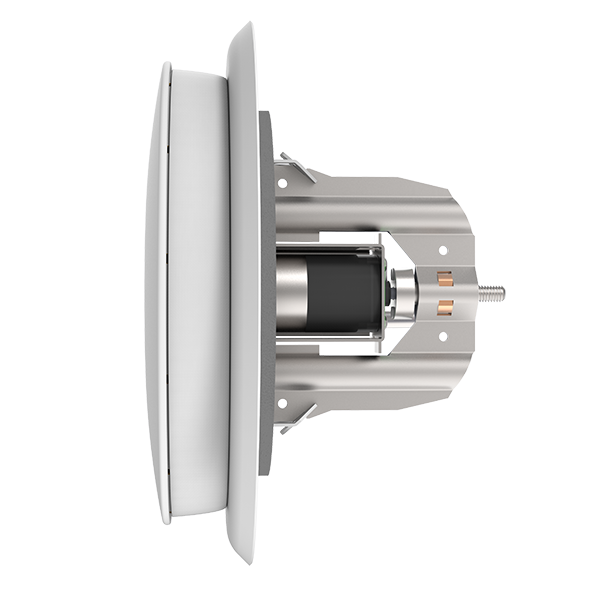

MyAir-venttiili

MyAir on älykäs ilmanvaihtojärjestelmä koneellisella poistoilmanvaihdolla varustettuihin kerrostaloihin. Se tehostaa ja tasapainottaa ilmanvaihtoa tarpeen mukaan. MyAir-venttiili mittaa sisäilmasta kosteutta, lämpötilaa, painetta sekä ilmamääriä, ja varmistaa toiminnallaan terveellisen sisäilmaston.



Kanavakoot

Ø 100-125 mm

Asennustapa

Pinta-asenteinen

Virtalähde

AA-paristo tai sähkönsyöttö 7-15 VDC

Tarpeenmukainen tehostus

On

Hae tuote ilmavirran perusteella Vent.X-valintaohjelmasta

Kuvaus

Venttiilit on varustettu sensoreilla, jotka mittaavat ilmasta:

  • paine-eroa ventiilin yli (Pa)
  • venttiilien ilmamääriä (l/s)
  • huoneilman lämpötilaa (°C)
  • huoneilman kosteutta (RH %)
  • absoluuttista kosteutta (g H2O/ kg ki)

Tarpeenmukainen ilmanvaihto

MyAir-ilmanvaihtojärjestelmän toiminta perustuu älykkäisiin poistoilmaventtiileihin. MyAir tarjoaa asuinkerrostaloihin älykkään ja tarpeenmukaisen ilmanvaihdon säätämällä ilmanvaihtoa automaattisesti asumisen rytmin mukaan. Järjestelmä hyödyntää langatonta tiedonsiirtoa. Mittaustieto kerätään pilvipalveluun, josta se on saatavilla käyttöliittymän avulla.
Lisää tietoa MyAir-järjestelmästä

Ominaisuudet:

  • Langaton tiedonsiirto
  • Kaksi mallia: paristokäyttöinen ja sähkönsyöttö (7-15 VDC)
  • Luotettava, tarkka ja automaattinen säätö
  • Automaattinen kosteustehostus
  • Helppo ja nopea asennus
  • Kanavakoot 100 ja 125 mm
  • Täyttää savunrajoittimelle asetetut ehdot

Paristo tai sähkönsyöttö

MyAir-venttiileistä on kaksi versiota, paristoilla toimiva ja sähkönsyöttöversio. Kohteen vaatimusten ja preferenssien mukaan, voidaan kiinteistöön valita kumpi vain. Molemmat MyAir-venttiilin versiot soveltuvat kaikkiin poistoilmanvaihtojärjestelmiin. Tiedonsiirto sekä sähkönsyöttöventtiilien että paristokäyttöisten venttiilien kohdalla on langatonta ja siihen käytetään LoRaWAN-radioverkkoa.

Sähkönsyöttöversio mittaviin kohteisiin

Sähkönsyöttöversio on koettu hyödylliseksi erityisesti mittavissa kohteissa, joissa käytössä on useita älyventtiileitä ja halutaan välttyä paristojen vaihdolta.

Sähköllä toimivissa MyAir-venttiileissä kulkee 7-15 Voltin tasajännite. Tähän on markkinoilla useita muuntajia.

Paristokäyttöinen venttiili ei vaadi kaapelointia

MyAir-järjestelmän asennuksessa vältytään kaapeloinnilta, mikäli kohteessa käytetään paristoilla toimivia MyAir-venttiilejä. Paristot ovat huomattavan pitkäkestoisia ja MyAir-järjestelmästä näkee niissä jäljellä olevan varauksen.

Koodiavain

MYA V e b 100
1 2 3 4 5

1 = MyAir
2 = V (Venttiili), S (Sensori), C4 (Ohjaus, missä 4 toimintoa)
3 = e (Poistoilma)
4 = b (Paristo AA), e (Sähkönsyöttö 7-15 V)
5 = Kanavakoko 100 tai 125 mm

Pikavalinta

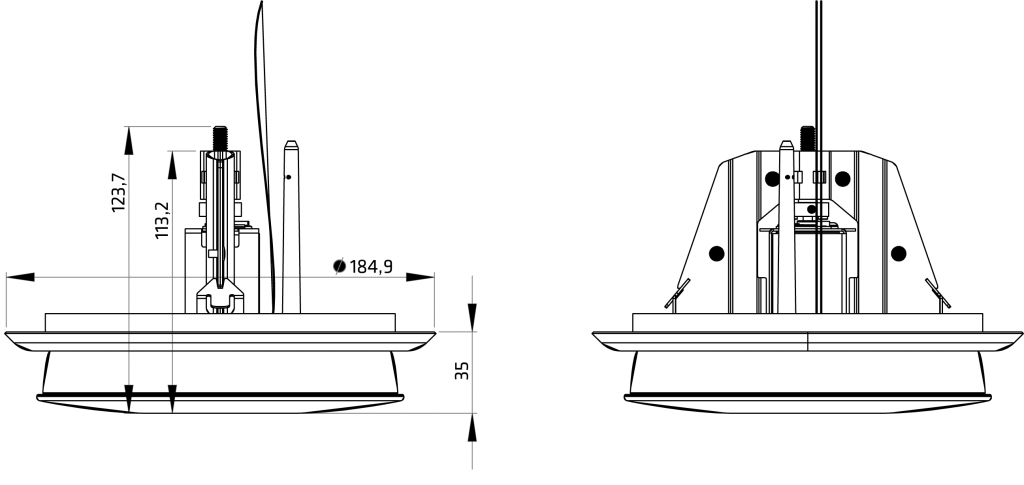

Mittatiedot

Paristokäyttöiset venttiilit



Sähkönsyöttöversio

Johdon pituus n. 15cm
Poikkipinta-ala 0,5mm²

Mitoitus

Käyrästöjä ei ole tarkoitettu säätöön.

MyAir-poistoilmaventtiili 100

MyAir-poistoilmaventtiili 125



MyAir-venttiilien tekniset ominaisuudet

MyAir-venttiilit täyttävät savunrajoittimille asetetut ehdot.

Radio     LoRa
IP-luokka     44

Paristokäyttöiset venttiilit

Virtalähde     3 x AA Li-Ion Cell 1,5V
Virrankulutus     Minimi 15 uA
Pariston kesto     noin 5 vuotta

Sähkönsyöttöversio

Virrankulutus 7-15 Volttia tasajännitettä

MyAir-venttiilien mittaukset

Lämpötila, alue     0 to +60 °C
Lämpötila, resoluutio     0,1 C
Lämpötila, tarkkuus     ±0.5°C, 15 to +40 °C

Kosteus, alue     0 to 100% rH
Kosteus, resoluutio     0,1 % rH
Kosteus, tarkkuus     ±3.5% rH, 20 to 80% rH; ±5% rH, 0 to 100% rH

Staattinen paine, alue     260-1260 hPa
Staattinen paine, resoluutio     0,1 hPa
Paine-ero, alue     -50 to +1000 Pa
Paine-ero, resoluutio     0,1 Pa
