Moniosainen TUISKU pinta-asennukseen

TUISKU-lumi- ja sadesuojat on suunniteltu estämään lumen ja veden kulkeutuminen ilmanottoaukkoihin. Moniosaiset TUISKU-kokoonpanot asennetaan modulaarisen, skaalautuvan asennuskehyksen avulla.

Asennustapa

Uppoasenteinen

Pintakäsittely

C4 ilmastorasitusluokka

Säleiden suunta

Pystysäleet, Vaakasäleet

Valmistusmateriaali

Sinkitty ohutlevyteräs + maalaus, Merialumiini + maalaus, Ruostumaton teräs + maalaus, Haponkestävä teräs + maalaus, Corten-teräs, Kupari, Messinki

Kuvaus

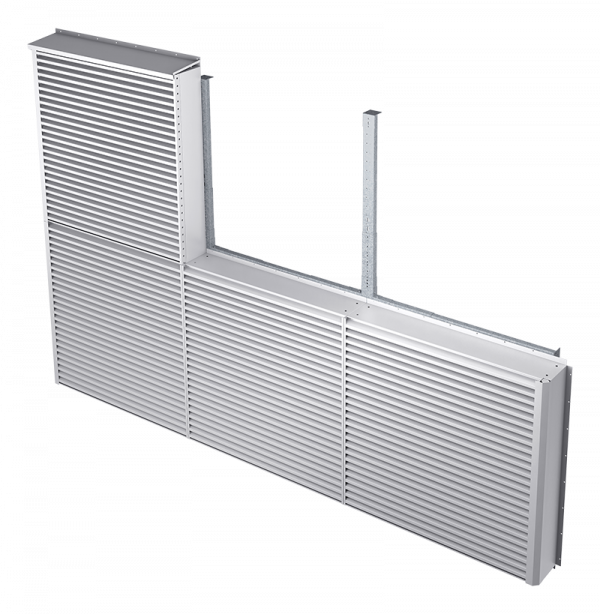

Kun ilmanvaihtojärjestelmän useammat erilliset kanavat tuodaan yhden moniosaisen TUISKU-säleikön taakse, saavutetaan moniosaisen asennuksen avulla yhtenäinen ja tyylikäs kokonaisuus.

Suomessa valmistettujen, korkealaatuisten TUISKU-lumisuojuen useita asennusvaihtoehtoja, säleiden suuntaa ja eri värejä rohkeasti hyödyntämällä rakennuksen julkisivusta saadaan viimeistelty ja huoliteltu kokonaisuus.

Climeconin TUISKU-lumisuojien pintakäsittely täyttää ankariakin ilmasto-olosuhteita hyvin kestävän C4 ilmastorasitusluokan.

Yksilöllisesti mitoitetut (ei standardikoot) ovat mahdollisia. Pyydämme varmistamaan mitoituksen Climeconin teknisestä neuvonnasta.

Laadukkaiden säleikköjen erittäin korkea, A-luokan vedenerotuskyky suojaa rakennusta ja kanavistoa lumelta ja sateelta.

C4 luokan pinnoite

Ympäristöolosuhteet vaikuttavat merkittävästi maalipinnoitettuun teräkseen. Maalipinnoite altistuu auringon ultraviolettisäteilylle (UV), joka vähitellen muuttaa maalin kemiallista rakennetta. Tämä näkyy kiillon himmentymisenä ja värin haalistumisena sekä ajan myötä korroosiosuojauksen heikkenemisenä. Lisäksi kosteus, lämpö, ilmansaasteet ja muut yhdisteet rasittavat maalipinnoitetta.

Kaikki maalatut CLIMECON ulkotuotteet ovat suunniteltu kestämään pohjoisen rankoissa olosuhteissa vuodesta toiseen ja ominaisuuksien muuttumatta.

Erittäin korkea vedenerotuskyky

Eurofinsin (VTT:n) testien mukaan TUISKU-säleikköjen vedenerotuskyky on erittäin korkea jopa 2m/s otsapintanopeudella. TUISKU lumisuojien taakse on kuitenkin suositeltavaa rakentaa ohjeessa kuvattu kammio viemäröinnillä, joka estää poikkeuksellisen vaativissa oloissa kosteuden pääsyn kanavistoon.

Ilmavirta

Sadevesivirrat

Toimivuus

qv v qr qd qro qdo E Luokka
m3/s  m/s  l/h  l/h  (l/h)/m2 (l/h)/m2 %
0.00 0.00 48.00 0.000 75.00 0.000 100.00  A
0.64 1.00 48.00 0.000 75.00 0.000 100.00  A
1.28 2.00 48.00 0.000 75.00 0.000 100.00  A



q Ilmavirta, dm³/s
v   Otsapintanopeus
qr  Päätelaitteeseen kohdistuva sadevesivirta, l/h
qro  Päätelaitteeseen kohdistuva sadevesivirta, (l/h)/m2
qd  Päätelaitteen läpäissyt sadevesivirta, l/h
qdo  Päätelaitteen läpäissyt sadevesivirta, (l/h)/m2
E   Sadeveden erotusaste, %

Tuotemerkintä



TUISKU V 1000×1000 ZnFe MA RR-40 KLV 800×800 AK 6
1 2   3   4   5   6   7 8 9 10



Esim.

1 = Tuote
2 = PS = Pystysäleet, sivusäleillä, pintamalli
P = Pystysäleet, ei päätysäleitä, pintamalli
V = Vaakasäleet, ei päätysäleitä, pintamalli
VS = Vaakasäleet, sivusäleillä, pintamalli
PU = Pystysäleet, upotettava malli
VU = Vaakasäleet, upotettava malli
3 = Koko (L x H) mm
4 =Materiaali
ZnFe sinkitty ohutlevyteräs
AlMg merialumiini
RFe  ruostumaton teräs
HFe  haponkestävä teräs
Cu  kupari
CuZn messinki
CO Corten-teräs
5 = Maalaus
6 = Väri, RR tai RAL-värikartan mukaan
7 = Takaliitos, Huom! vain uppomallit
8 = Takaliitoksen koko (A x B) mm, Suunnittelija määrittää
9 = Asennuskehys
10 = Asennuskehyksen moduulien lukumäärä

Mittapiirrokset

Mittapiirrokset toimitetaan projektikohtaisesti.

Mitoitus

Mitoituksessa suosittelemme hyödyntämään Tuisku.X-valintaohjelmaa.

Tuisku.X-valintaohjelmaan

Materiaalit

  • Sinkitty (ZnFe) Vakio
  • Maalattu (Ma) Vakio, RR tai RAL-värikartan mukaan
  • Ruostumaton (RFe)
  • Haponkestävä (HFe)
  • Kuparipelti (Cu)
  • Merialumiini (AlMg)
  • Messinki (CuZn)
  • Corten-teräs (CO)

Suunnittelussa huomioitavaa

TUISKU-säleikön taakse on suositeltavaa rakentaa kuvan tyyppinen kammio viemäröinnillä, mikä estää voimakkaista tuulista johtuvan sadeveden ja kevyen lumen kulkeutumisen kanavistoon.

Säleikön koon on oltava vähintään 100 mm aukkoa suurempi kaikilta sivuilta.

TUISKU-lumisuojat estävät lumen ja veden pääsyn kanavistoon. TUISKUt ovat VTT:n testaamia.
Suositeltu otsapintanopeus on maksimissaan 0,7 m/s.

TUISKUn pohjassa on kalteva pohja, jossa on vedenpoistoaukko. TUISKU-PS, TUISKU-V, TUISKU-P ja TUISKU-VS mitoitetaan vähintään 100 mm leveämmäksi ja korkeammaksi kuin seinässä oleva aukko.

TUISKU P- ja V-malleissa sisäänotto tapahtuu säleikön etupinnasta. TUISKU PS- ja -VS -malleissa sisäänotto tapahtuu säleikön etupinnasta ja sivuilta. Suosittelemme vedenpoistoa myös ilmanottokammioon sekä lämmitystä.

Suosittelemme TUISKU-AK Asennuskehyksen käyttöä helpon ja luotettavan asennuksen toteuttamiseksi.

Mikäli seinärakenne on nk. sandwich-rakenne, voidaan aukon ympärille tehdä tilauksesta teräksinen kehys, johon TUISKU-AK asennuskehys saadaan kiinnitettyä.
