Kuvaus

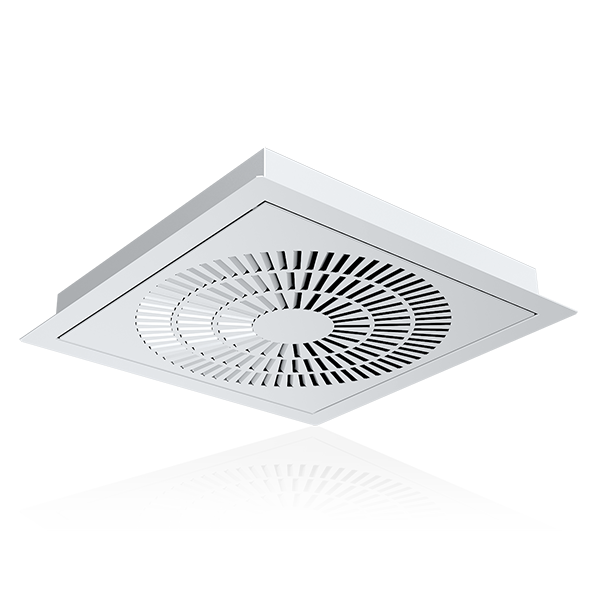

Pyörrehajottaja ILOn säleet saavat aikaiseksi pyörremäisen vaakatasoon leviävän hajotuskuvion. ILO soveltuu sekä vakio- että muuttuvalle ilmavirralle ja korkean sekoitussuhteen ansiosta myös alilämpöiselle tuloilmalle.
ILO Z on suunniteltu kohteisiin, jossa alaslasketun katon kattoelementtien alapinnat ovat T-profiileista muodostuvan kehikon alapuolella.
Tuote sopii käytettäväksi yhdessä FLO-liitäntälaatikkomme kanssa.
Ominaisuudet:
- Erittäin moderni ja tyylikäs muotoilu
- Ainutlaatuisen helppo asennettavuus
- Pyörremäinen vaakatasoon leviävä hajotuskuvio
- Korkeat ilma- ja äänitekniset ominaisuudet
- Z-malli kohteisiin, jossa alaslasketun katon kattoelementtien alapinnat ovat T-profiileista muodostuvan kehikon alapuolella
Tuotemerkintä
ILO |
– |
250 |
– |
600 |
+ |
Z |
+ |
FLO |
– |
200 |
/ |
250 |
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
1 = Pyörrehajottaja ILO
2 = Pyörrehajottajan liitoskoko
3 = Kasettikaton moduulikoko
4 = Alaslaskettu hajottajaosa
5 = Liitäntälaatikko FLO
6 = Liitäntälaatikon kanavakoko
7 = Liitäntälaatikon liitoskoko hajottajalle
Mitoitus ILO + FLO
Käyrästöjä ei ole tarkoitettu säätöön.
ILO-125 + FLO-100-125 Tuloilma
![](https://www.climecon.fi/wp-content/uploads/uploadkuvat/tuotekuvat/FLO/aanikaytastot-FLOOLO/FLO_100-125OLO125_tuloilma_aanikayrasto.jpg)
ILO-125 + FLO-125-125 Tuloilma
![](https://www.climecon.fi/wp-content/uploads/uploadkuvat/tuotekuvat/FLO/aanikaytastot-FLOOLO/FLO_125-125OLO125_tuloilma_aanikayrasto.jpg)
ILO-160 + FLO-100-160 Tuloilma
![](https://www.climecon.fi/wp-content/uploads/uploadkuvat/tuotekuvat/FLO/aanikaytastot-FLOOLO/FLO_100-160OLO160_tuloilma_aanikayrasto.jpg)
ILO-160 + FLO-125-160 Tuloilma
![](https://www.climecon.fi/wp-content/uploads/uploadkuvat/tuotekuvat/FLO/aanikaytastot-FLOOLO/FLO_125-160OLO160_tuloilma_aanikayrasto.jpg)
ILO-160 + FLO-160-160 Tuloilma
![](https://www.climecon.fi/wp-content/uploads/uploadkuvat/tuotekuvat/FLO/aanikaytastot-FLOOLO/FLO_160-160OLO160_tuloilma_aanikayrasto.jpg)
ILO-200 + FLO-125-200 Tuloilma
![](https://www.climecon.fi/wp-content/uploads/uploadkuvat/tuotekuvat/FLO/aanikaytastot-FLOOLO/FLO_125-200OLO200_tuloilma_aanikayrasto.jpg)
ILO-200 + FLO-160-200 Tuloilma
![](https://www.climecon.fi/wp-content/uploads/uploadkuvat/tuotekuvat/FLO/aanikaytastot-FLOOLO/FLO_160-200OLO200_tuloilma_aanikayrasto.jpg)
ILO-200 + FLO-200-200 Tuloilma
![](https://www.climecon.fi/wp-content/uploads/uploadkuvat/tuotekuvat/FLO/aanikaytastot-FLOOLO/FLO_200-200OLO200_tuloilma_aanikayrasto.jpg)
ILO-250 + FLO-160-250 Tuloilma
![](https://www.climecon.fi/wp-content/uploads/uploadkuvat/tuotekuvat/FLO/aanikaytastot-FLOOLO/FLO_160-250OLO250_tuloilma_aanikayrasto.jpg)
ILO-250 + FLO-200-250 Tuloilma
![](https://www.climecon.fi/wp-content/uploads/uploadkuvat/tuotekuvat/FLO/aanikaytastot-FLOOLO/FLO_200-250OLO250_tuloilma_aanikayrasto.jpg)
ILO-250 + FLO-250-250 Tuloilma
![](https://www.climecon.fi/wp-content/uploads/uploadkuvat/tuotekuvat/FLO/aanikaytastot-FLOOLO/FLO_250-250OLO250_tuloilma_aanikayrasto.jpg)
ILO-315 + FLO-200-315 Tuloilma
![](https://www.climecon.fi/wp-content/uploads/uploadkuvat/tuotekuvat/FLO/aanikaytastot-FLOOLO/FLO_200-315OLO315_tuloilma_aanikayrasto.jpg)
ILO-315 + FLO-250-315 Tuloilma
![](https://www.climecon.fi/wp-content/uploads/uploadkuvat/tuotekuvat/FLO/aanikayrastot-FLOTOFILO/FLO_250-315TOF-ILO315_tuloilma_aanikayrasto.jpg)
ILO-315 + FLO-315-315 Tuloilma
![](https://www.climecon.fi/wp-content/uploads/uploadkuvat/tuotekuvat/FLO/aanikaytastot-FLOOLO/FLO_315-315OLO315_tuloilma_aanikayrasto.jpg)
Kattorakennevaihtoehdot
ILO on saatavissa tasapintaiseen ja T-profiilityyppiseen kattorakenteeseen, missä kattoelementit muodostavat tasaisen pinnan sekä rakenteeseen, jossa kattolevyjen alapinta tulee T-profiilin alapintaa alemmaksi.
![](https://climeconair.com/wp-content/uploads/uploadkuvat/tuotekuvat/ILO_OLO_OLE_OLOi/ILO_Kattorakennevaihtoehdot_tasainenkattopinta.jpg)
1. Tasainen kattopinta
![](https://climeconair.com/wp-content/uploads/uploadkuvat/tuotekuvat/ILO_OLO_OLE_OLOi/ILO_Kattorakennevaihtoehdot_prof-alemmas.jpg)
2. Kattopinta, jossa kattolevyn alapinta tulee profiilia alemmaksi.
Helppo huollettavuus
![](https://climeconair.com/wp-content/uploads/uploadkuvat/tuotekuvat/ILO_OLO_OLE_OLOi/ILO_OLO_OLE_OLOi_huollettavuus1.jpg)
1. Avaa hajottajan etuosa. Vedä ulos mittausletkut ja säätövarsi. Älä avaa säätölukitusta.
![](https://climeconair.com/wp-content/uploads/uploadkuvat/tuotekuvat/ILO_OLO_OLE_OLOi/ILO_OLO_OLE_OLOi_huollettavuus2.jpg)
2. Avaa lukitusruuvi.
![](https://climeconair.com/wp-content/uploads/uploadkuvat/tuotekuvat/ILO_OLO_OLE_OLOi/ILO_OLO_OLE_OLOi_huollettavuus3.jpg)
3. Vedä säätölevy varovasti ulos reikäputkesta.
![](https://climeconair.com/wp-content/uploads/uploadkuvat/tuotekuvat/ILO_OLO_OLE_OLOi/ILO_OLO_OLE_OLOi_huollettavuus4.jpg)
4. Puhdista osat ja laatikon sisäpuoli nuohousharjalla. Asenna säätölevy paikoilleen. Sulje lukitusruuvi.
