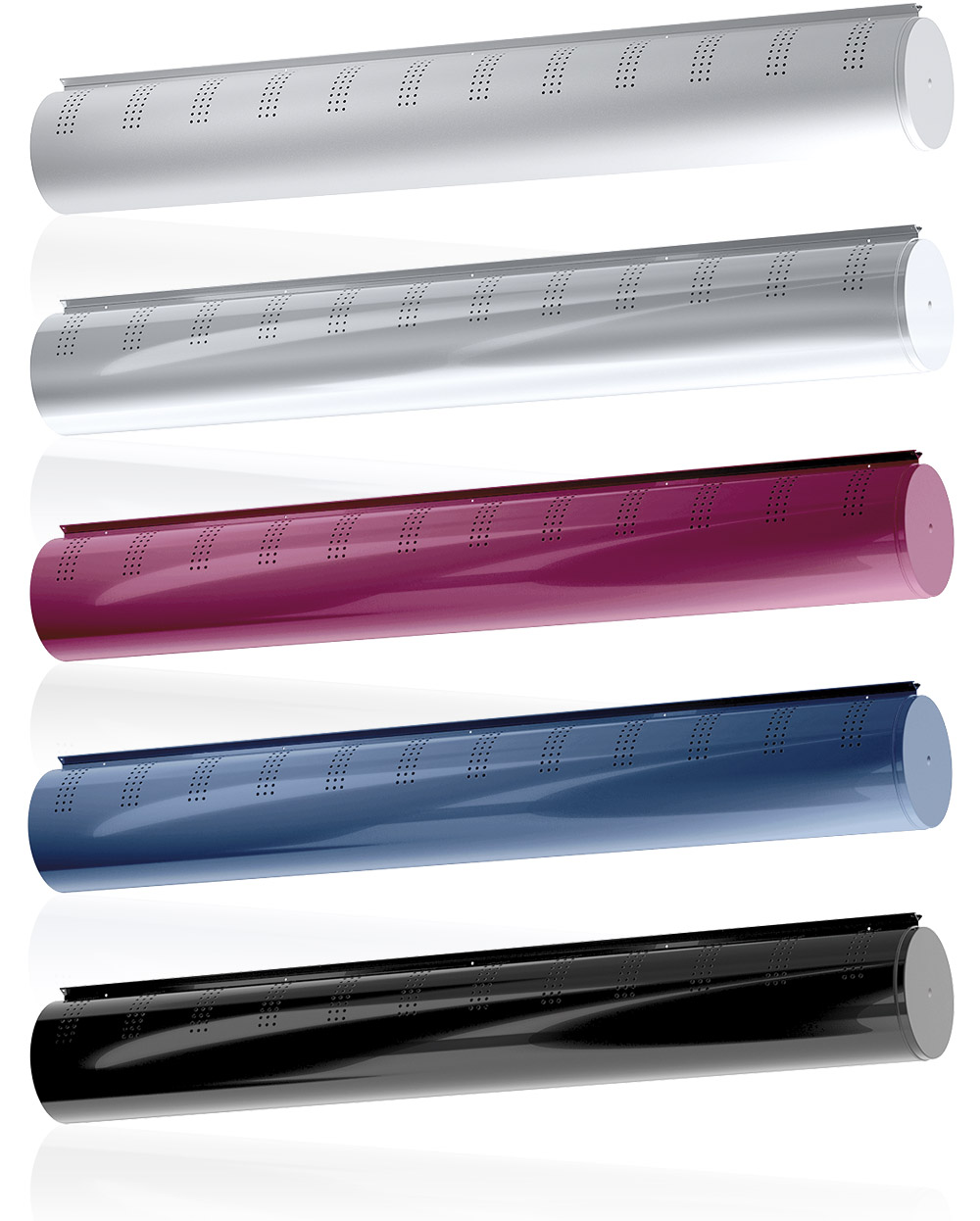

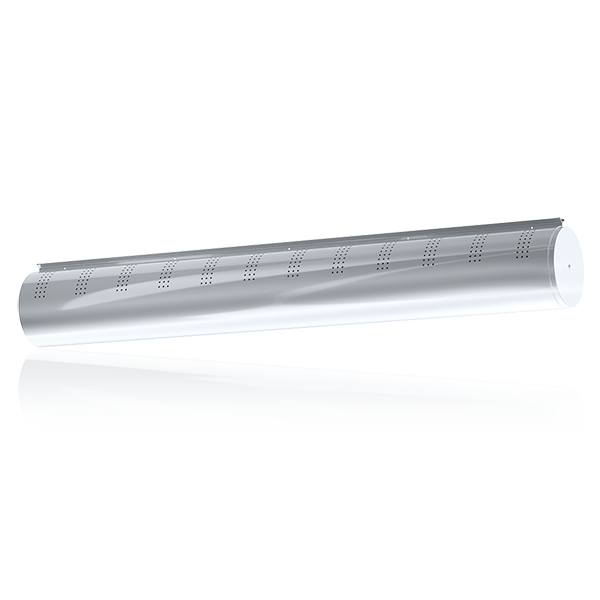

Kuvaus
ROL on asennusvalmis maalattu kokonaisuus, joka on varustettu siistillä liukukiskotyyppisellä asennuskiskolla. Toimitukseen sisältyvät liitinyhteet ja pääty mittausyhteellä. Sileä pinta on erittäin helppo pitää puhtaana. ROL:in tuloilmasuihku vetää mukaansa runsaan määrän ympäröivää ilmaa, minkä ansiosta suuri ilmamassa lähtee liikkeelle pienellä nopeudella.
ROL-S viimeistelee kokonaisuuden
ROL-S on paras ja turvallisin vaihtoehto kohteisiin, joissa säädettävyydelle, äänitasolle ja ulkonäölle on asetettu korkeat vaatimukset. ROL-S muodostuu puhdistusluukkunakin toimivasta avattavasta säätöosasta sekä säätöosan jälkeen tulevasta korkeluokkaisesta vaimennusosasta. Vaimennusosa vaimentaa säädöstä tulevat äänet ja estää tehokkaasti myös kanavistosta kulkeutuvien ilmaäänien kulkeutumista huonetilaan.
ROL on saatavilla nyt myös korroosiolta suojelevalla haponkestävällä teräksellä! Climeconin HST-tuotteet soveltuvat erityisesti mm. uimahalli-olosuhteisiin.
Ominaisuudet:
- Toimii hyvin niin pienissä kuin suurissakin tiloissa
- Käytetään yleisesti toimistoissa, kouluissa sekä tutkimus- ja teollisuustiloissa
- Vedoton tasainen ilmanjako
- Soveltuu hyvin myös alilämpöiselle ilmalle
- Asennusvalmis, maalattu kokonaisuus
- Ø 125-500 mm, pituudet 1500-6000 mm
- Vakiona maalattu teräs
- Saatavilla myös RST, HST ja kiiltolakattu teräs
- Lisävarusteena saatavana säätö- ja vaimennusosa ROL-S ja rei’ittämätön liitoskanava ROL-0
Käyttökohteita
- Ravintolat
- Myymälät
- Tuotantotilat
- Ruokalat
- Avoimet tilat
- Kuntosalit
- Toimistot
- Luokkatilat
- Neuvottelutilat
- Auditoriot
- Luokkahuoneet
- Lukusalit
- Käytävät
- Varastot
- Kapeat tilat
- Näyttelytilat
- Neuvottelutilat
- Teollisuus
Pikavalinta
Max 3 m/s < 30 dB(A)
Tuotemerkintä
| ROL |
– |
200 |
/ |
180 |
– |
1 |
+ |
ROL-S |
|
|
1 |
|
2 |
|
3 |
|
4 |
1 = Koko (halkaisija) 125-500 mm
2 = Tuloilmasektori
3 = Modulien määrä (=pituus, 1=1500, 2=3000, 3=4500)
4 = Lisävarusteena säätö-/vaimennusosa
Hajotuskuviot ja heittopituudet
ROL hajotuskuviot
ROL suutinkanavien heittopituus 2 suuntaan 180°
ROL-125/180°-x
ROL-160/180°-x
ROL-200/180-x
ROL-250/180-x
ROL-315/180-x
ROL-400/180-x
ROL-500/180-x
x: pituus 1, 2 tai 3 = modulien määrä
1=1500
2=3000
3=4500
ROL suutinkanavien heittopituus 1 suuntaan 90° tai 45°
ROL-125/90-x, ROL-125/45-x
ROL-160/90-x, ROL-160/45-x
ROL-200/90-x, ROL-200/45-x
ROL-250/90-x, ROL-250/45-x
ROL-315/90-x, ROL-315/45-x
ROL-400/90-x, ROL-400/45-x
ROL-500/90-x, ROL-500/45-x
x: pituus 1, 2 tai 3 = modulien määrä
1=1500
2=3000
3=4500
ROL-S -säätö- ja vaimennusosa
Staattiseen paine-eron mittaukseen perustuva ROL-S -säätöosa mahdollistaa erittäin tarkan ilmavirran mittauksen sekä säädön. Säätöosalla päästään tarkkaan (± 5%) ilmavirran säätöön myös pienillä ilmavirroilla ja kanavanopeuksilla. ROL-S muodostaa avattavan puhdistusluukun.
ROL-S on erittäin helppo säätää

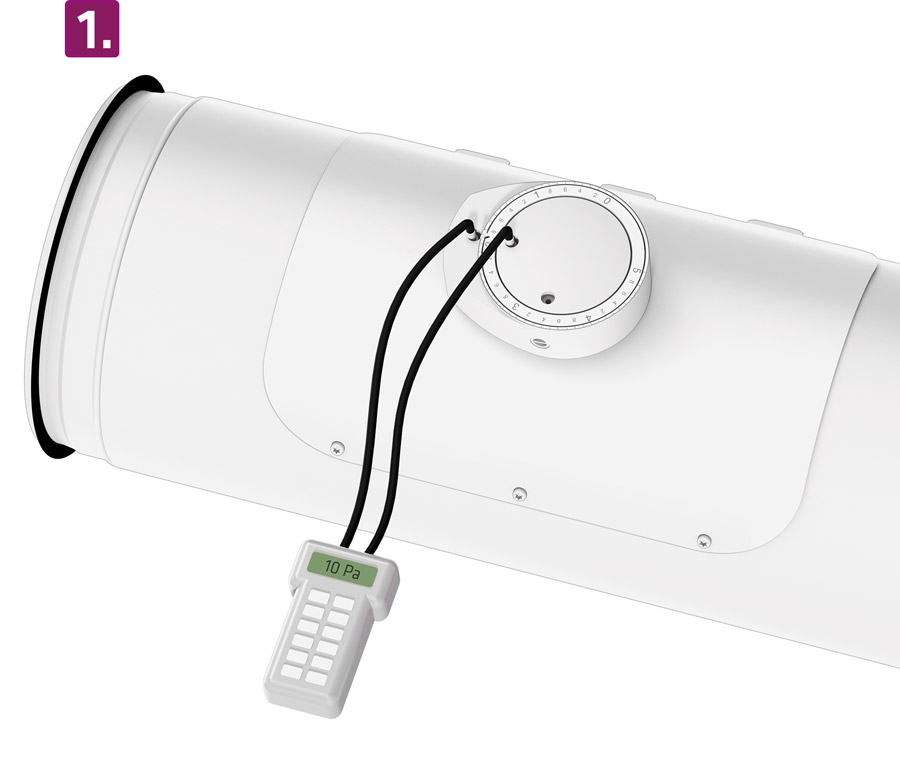

1. Paine-ero mitataan säätöyksikön mittayhteistä.

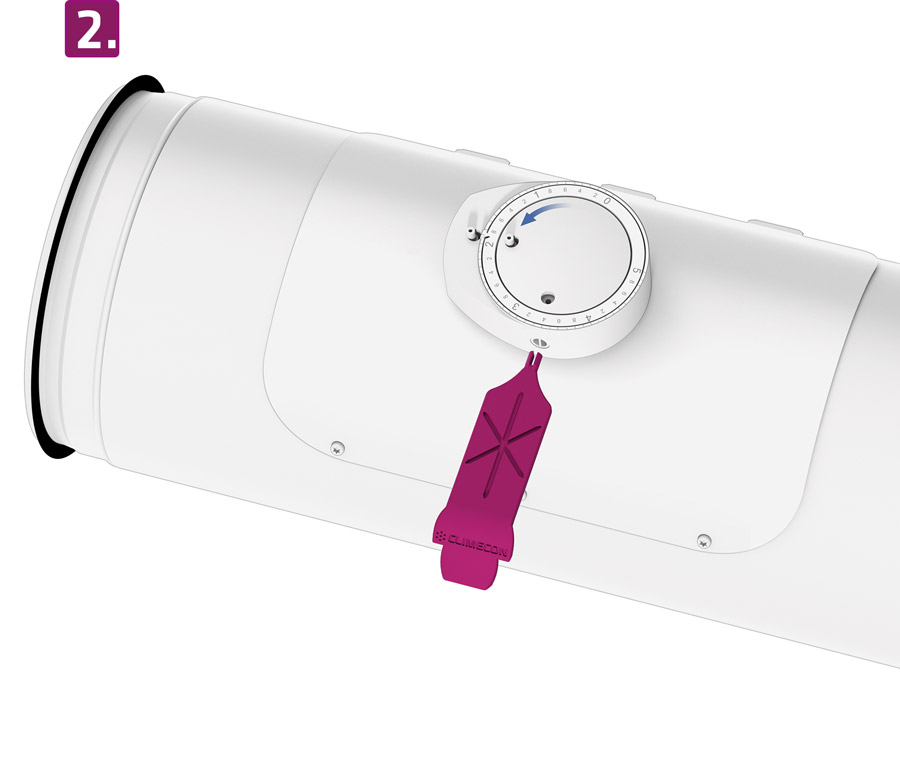

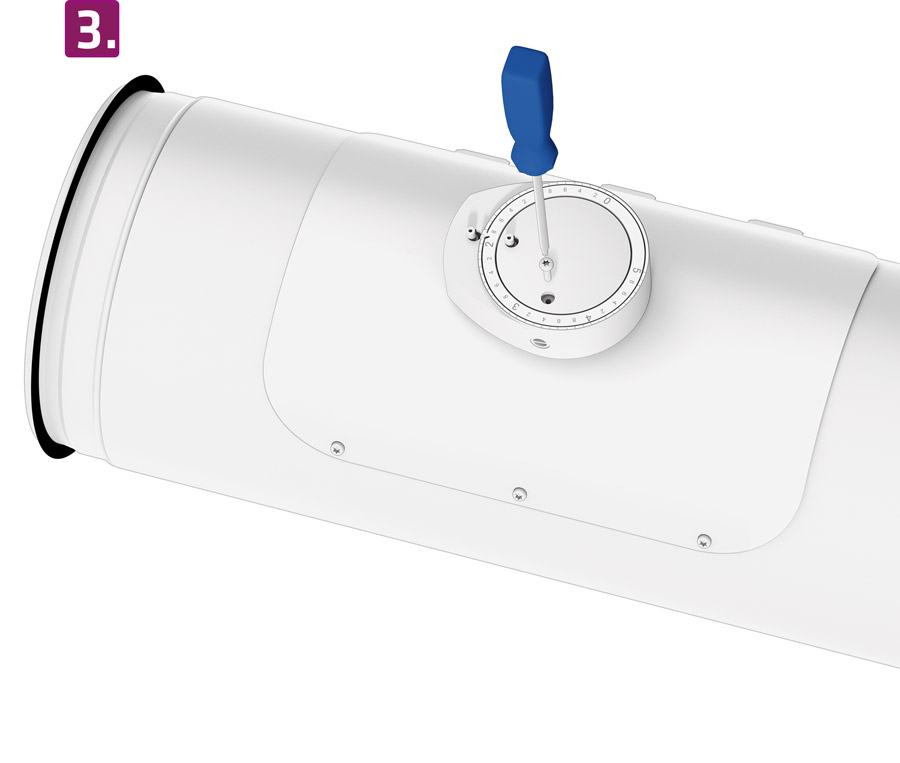

2. Säätö voidaan tehdä ruuvimeisselin avulla. Säätö tapahtuu pyörittämällä työkalulla säätökiekkoa. Säätökiekon lukemat vastaavat erillisiä k-arvoja, jotka löytyvät säätöosan kyljestä.
3. Säätöasento voidaan halutessa lukita ruuvilla.
Säätöosa saadaan kätevästi avattua:
- vapaa pääsy kanavaan määräysten mukaisesta puhdistusluukusta sekä päädystä
- säätöosa on helposti puhdistettavissa ja huollettavissa – myös siis tuotteen sisäpuolelta
Suojaetäisyydet
Suositeltavat suojaetäisyydet käyrän, T-haaran ja T-kappaleen jälkeen:
Toimintaperiaate
ROLin tasaisesti jaetun rei’ityksen ansiosta saadaan aikaiseksi laajalle leviävä tasainen ilmanjako hyvällä sekoitussuhteella.
Parhaan mahdollisen lopputuloksen saavuttamiseksi ROL suutinkanavasta löytyy neljä eri vaihtoehtoa tuloilmasektoriksi. Tällöin ilma saadaan suunnattua aina optimaalisesti oikeaan suuntaan.
ROL suutinkanavan ilmavirta määräytyy tuotteen halkaisijan mukaan. Mitä suuremmat ilmamäärätarpeet, sitä suurempi koko tai useampi ROL suutinkanava tulisi valita tilaan. Hyvän toiminnan edellytyksenä on hallittu virtausnopeus sekä riittävä päätevastus eli painehäviö. Suositeltava minimi painehäviö on 10 Pa, jolloin hajotuskuvio on hyvin hallittavissa ja koko järjestelmä luotettavasti säädettävissä.
Vedoton sisäilma ja korkea sekoitussuhde saavutetaan riittävällä paine-erolla
Riittävällä painehäviöllä saadaan aikaan coanda-ilmiö, mikä puolestaan takaa tasaisesti leviävän ja hyvin sekoittuvan tuloilman. Tällöin suutinkanava toimii suunnitellusti myös alilämpöisellä tuloilmalla.
Alhainen painehäviö ei muodosta coanda-ilmiötä, jolloin sekoitussuhde jää heikoksi. Alilämpöinen tuloilma valuu alas aiheuttaen muun muassa vedontunteen:
HUOM! Koskee kaikkia suutinkanavia.
Mittatiedot
ROL mittatiedot + ROL-0 + ROL-S
Tilauksesta ROL voidaan tehdä myös 4-moduulisena, jolloin ko’oissa Ø125-400 pituus on 6015 mm ja koossa Ø500 5715 mm.
HUOM! Tuloilma-alue (reikämäärä) pysyy vakiona pituudesta riippumatta. Tällöin painehäviötä ei pienennetä tai virtausnopeuksia kasvateta pituuden kasvaessa, mikä puolestaan parantaa mittausta ja säätöä sekä varmistaa hallitun hajotuskuvion koko pituudelta.
Mitoitus
ROL-125
ROL-160
ROL-160 / 180 + ROL-S
ROL-200
ROL-200 / 180 + ROL-S
ROL-250
ROL-250 / 180 + ROL-S
ROL-315
ROL-315 / 180 + ROL-S
ROL-400
ROL-500
ROL esimerkkiasennuksia
ROL suutinkanavan suositeltava etäisyys katosta on min. 150 mm. Ilmavirran esteitä, kuten palkkeja ja pintaan asennettuja valaisimia on vältettävä.
Ahtaissa palkkiväleissä ROL suositellaan asennetttavaksi palkin viereen yhteen suuntaan puhaltavaksi.
Kahden suutinkanavan välin on oltava vähintään 3 metriä.
Vaihtoehto asennuksesta, kun suutinkanavien etäisyys toisistaan on alle 3 metriä.
Suositeltava asennuskorkeus on 2,5–4,5 metriä.
Suositeltava huonekorkeus on enintään 6 metriä.
ROL asennus
Asennuskiskon ansiosta ROL suutinkanavan asentaminen on nopeaa!
Asennuskiskossa olevat pyöritettävät vastakierreniitit liikkuvat vapaasti, jolloin pituussuuntainen asennuskohta on vapaasti valittavissa.
Pyöritettävät vastakierreniitit mahdollistavat erittäin yksinkertaisen ja nopean kiinnityksen sekä korkeuden hienosäädön.
Suutinkanava kannakoidaan M8-kierretangolla (ei kuulu toimitukseen).
Huolto ja puhdistus
ROLin tasainen ja sileä pinta on käytössä nopea ja helppo puhdistaa!
Pääty on avattavissa ja ROL on näin ollen helposti sisäpuolelta koneellisesti nuohottavissa. ROL-S:n säätöosa saadaan helposti irrotettua ja se toimii puhdistusluukkuna, mistä päästään nuohoamaan kanavaa. Säätöosa voidaan näin ollen puhdistaa erikseen.
