OLO Zuluftverteiler

Sehr stilvoller Zuluftverteiler für abgesenkte Decken und Kassettendecken. Im OLO werden moderne und stilvolle Formgebung, erstklassige luft- und geräuschtechnische Eigenschaften und eine außerordentlich leichte Installierbarkeit vereint.

Luftmenge

5-130 dm³/s, 18-468 m³/h

Kanalgrößen

Ø125-315

Herstellungsmaterial

Verzinkter Stahl

Belüftungsart

Diffusionsbeatmung

Beschreibung

Der mit ausrichtbaren Düsen ausgestattete und für größere Luftmengen ausgelegte OLO erzeugt standardmäßig ein großes Verteilermuster, welches sich waagerecht ausdehnt. Dank der ausrichtbaren Düsen kann das Verteilermuster des OLO leicht im Nachhinein verändert werden, wenn sich z.B. die Raumanordnung ändert. OLO eignet sich sowohl für stabile als auch für veränderliche Luftströme und dank des hohen Mischverhältnisses auch für Zuluft mit niedrigen Temperaturen.

OLO-Z ist für Objekte konzipiert, bei denen sich die Unterseite der Deckenelemente der abgesenkten Decke unterhalb des Rahmens befindet, der durch die T-Profile erstellt wird.

Zu den Eigenschaften von OLO zählt die patentierte Flexibilität auf waagerechter Ebene, welche die Installationsarbeiten deutlich verändert. Auch wenn sich der Wirbelverteiler nach der Installation nicht mittig in der Öffnung der Decke befindet, kann er dank seiner Flexibilität auf waagerechter Ebene ausgerichtet werden, ohne dass Änderungen an der Kanalanlage vorgenommen werden müssen. Dank der Flexibilität erfolgt die Installation stets sauber und im besten Fall kann dadurch viel Installationszeit eingespart werden.

Eigenschaften:

  • Sehr moderne und stilvolle Formgebung
  • Äußerst leichte Installation
  • Patentierte Flexibilität auf waagerechtem Niveau
  • Das große Verteilermuster, welches sich waagerecht ausdehnt, ist leicht abzuändern.
  • Hohe luft- und geräuschtechnische Eigenschaften
  • Das Z-Modell ist für Objekte konzipiert, bei denen sich die Unterseite der Deckenelemente der abgesenkten Decke unterhalb des Rahmens befindet, der durch die T-Profile erstellt wird.

Lernen Sie auch die anderen Produkte der Serie kennen, indem Sie auf die Bilder klicken!

Sehen Sie sich das Video zu ihrer Flexibilität an

Product code

OLO 250 600 + Z + FLO 200 / 250
1 2 3 4 5 6 7



1 = Supply air diffuser OLO
2 = Supply air diffuser size
3 = Panel size of suspended/coffered ceiling
4 = Lowered diffuser part
5 = Balancing plenum box FLO
6 = Balancing plenum box duct size
7 = Balancing plenum box connection to diffuser

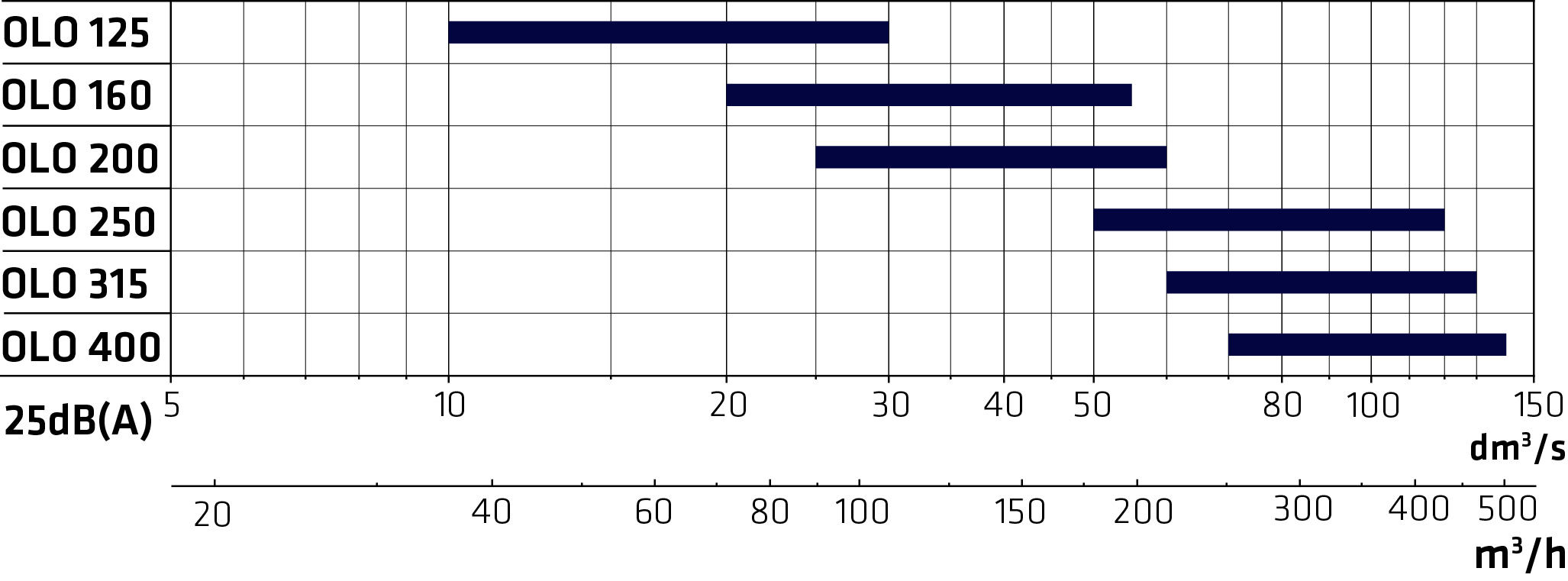

Quick guide

OLO

OLO + FLO

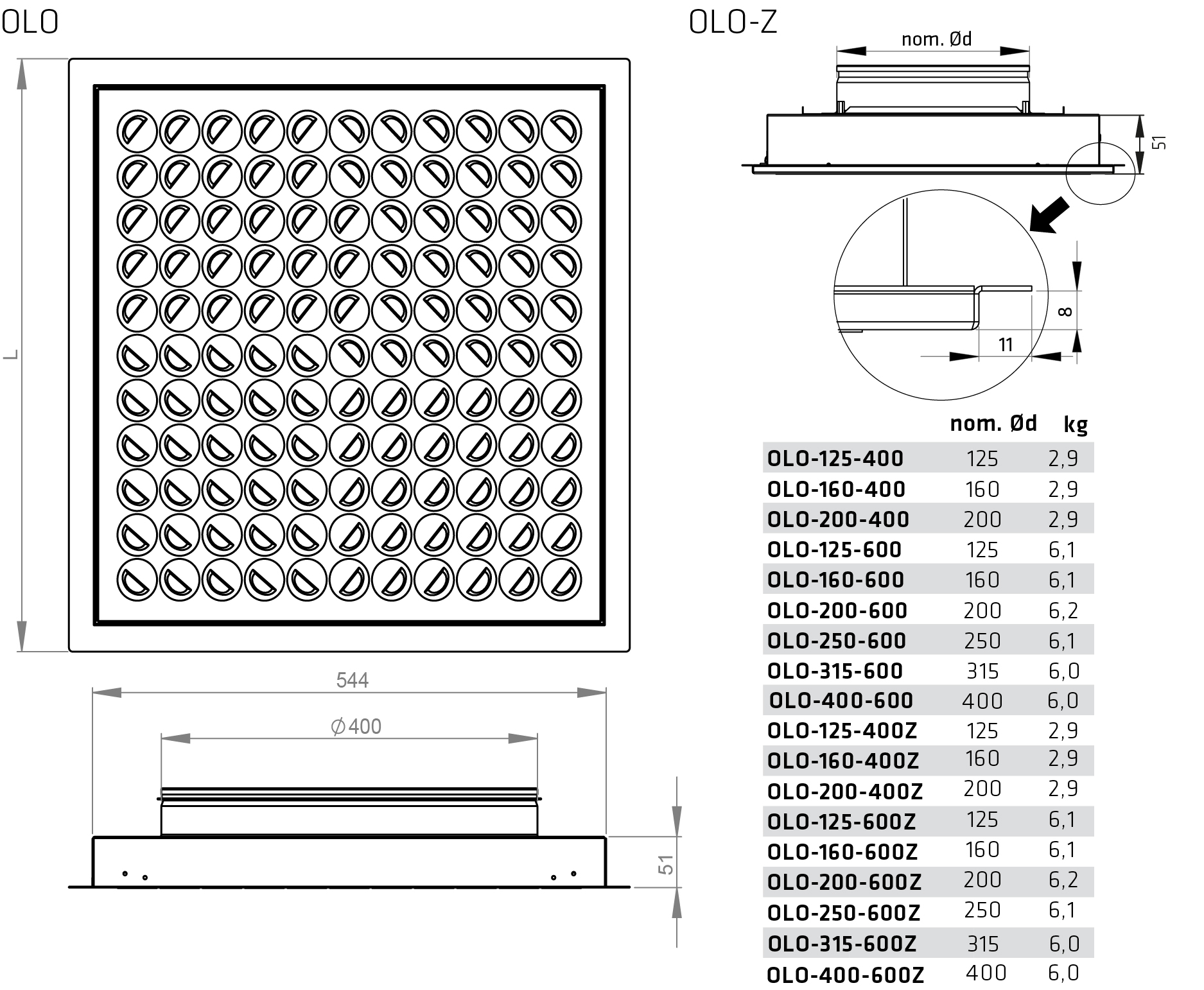

Dimensions

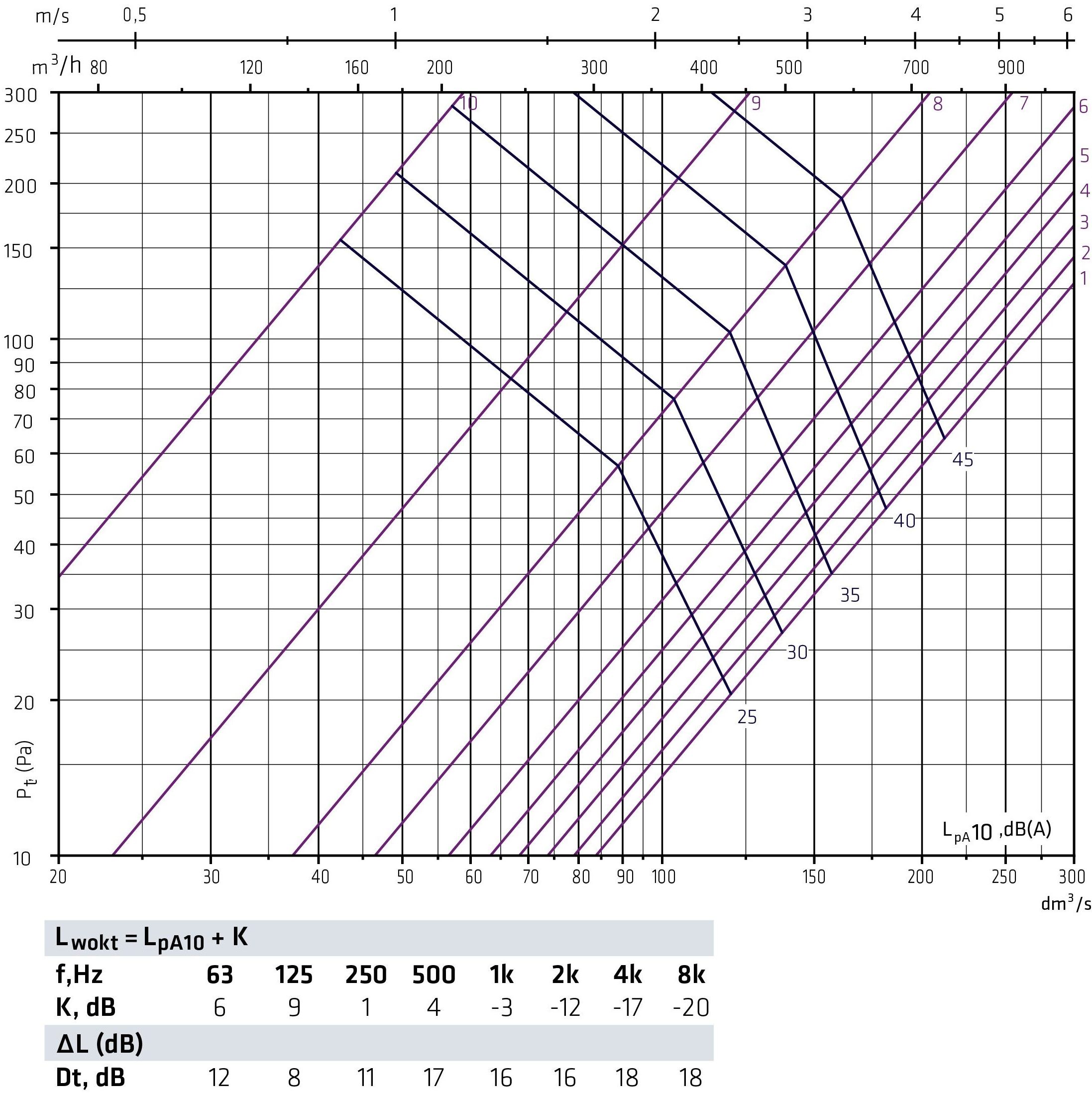

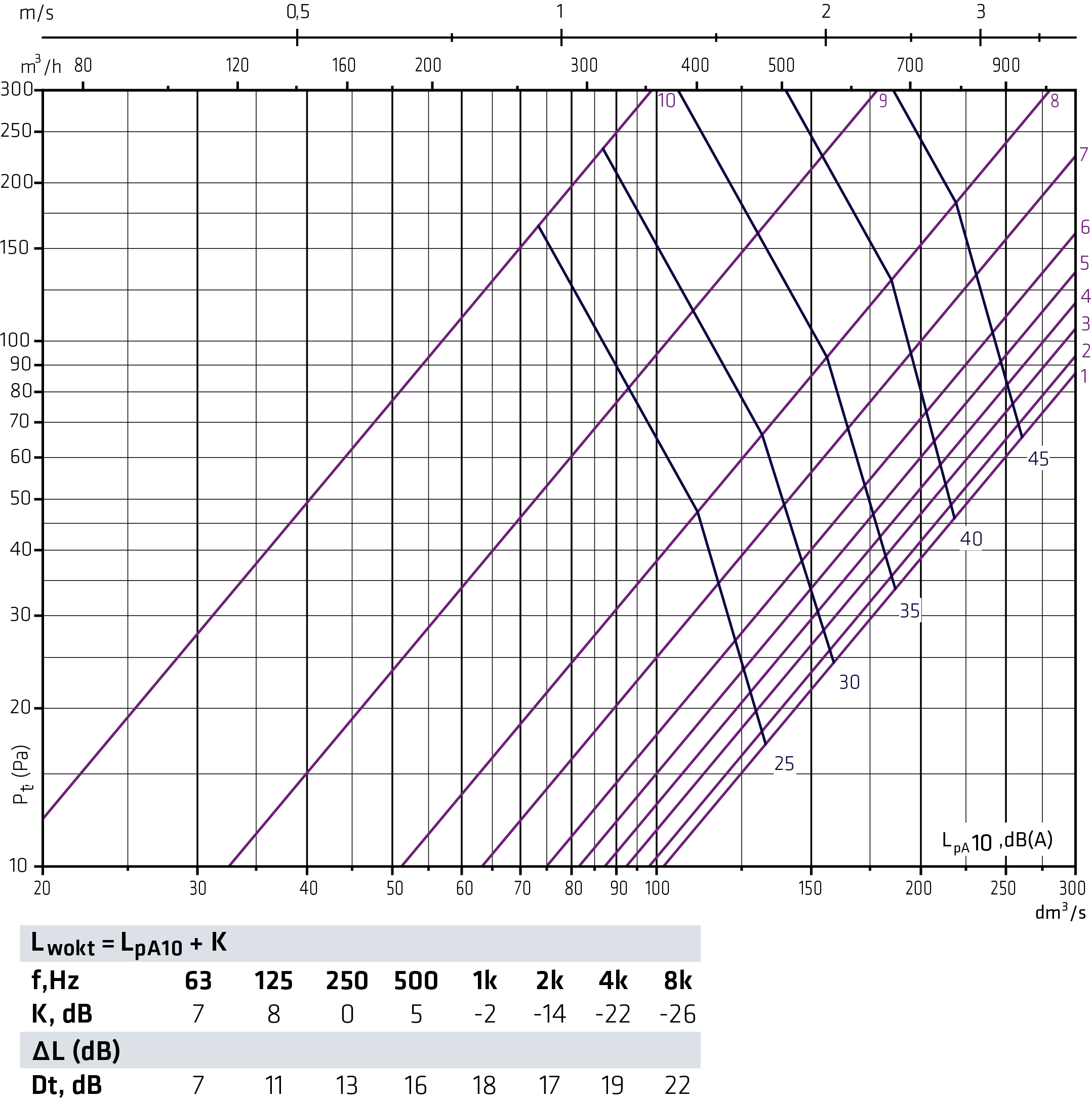

Dimensioning OLO + FLO supply air

The diagrams are not intended for adjustment.

OLO-125 + FLO-100-125



OLO-125 + FLO-125-125



OLO-160 + FLO-100-160



OLO-160 + FLO-125-160



OLO-160 + FLO-160-160



OLO-200 + FLO-125-200



OLO-200 + FLO-160-200



OLO-200 + FLO-200-200



OLO-250 + FLO-160-250



OLO-250 + FLO-200-250



OLO-250 + FLO-250-250



OLO-315 + FLO-200-315



OLO-315 + FLO-250-315



OLO-315 + FLO-315-315

Throw pattern and throw length

The throw pattern of OLO can easily be changed. The direction of the nozzles has no effect on the airflow or sound level.

Twist supply = standard

4 directions 360°



Vertical



Directed



Throw length

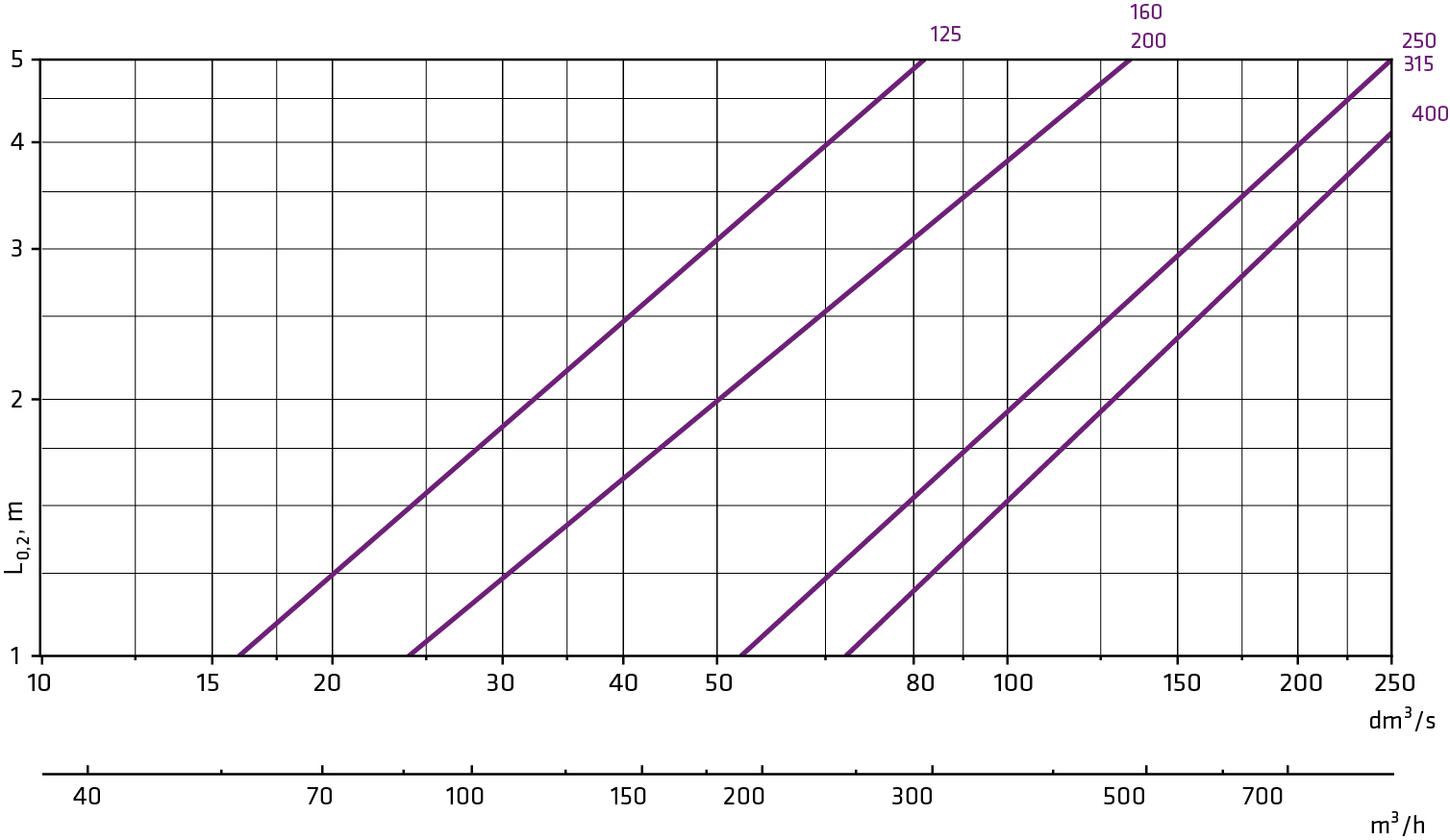

Twist supply

Airflow – throw length – twist supply

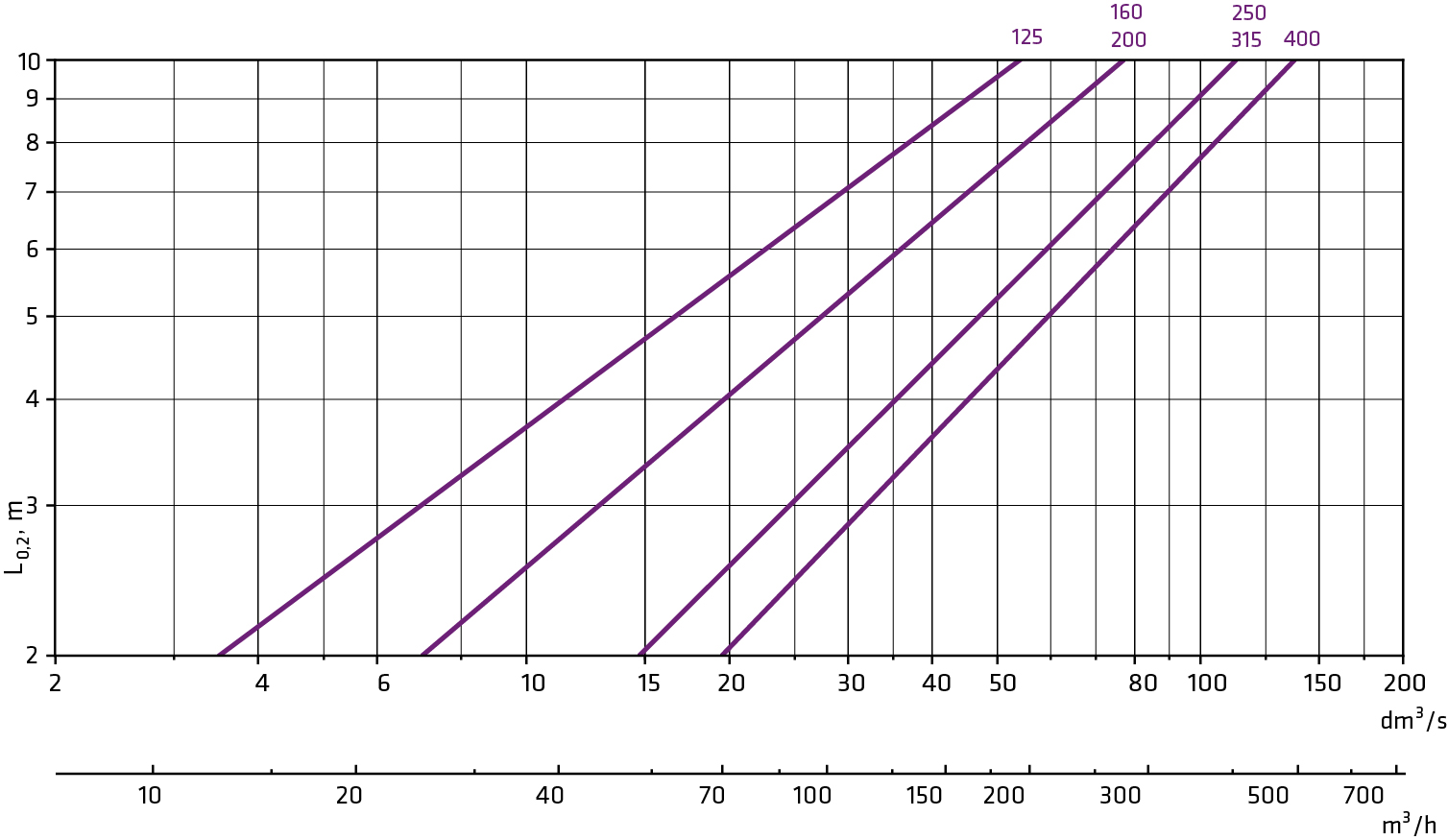

Vertical throw pattern

Airflow – throw length – vertical

Conversion factors

Blow direction Throw length L0,2

Ceiling construction options

OLO is available for smooth ceiling surfaces and T-grid ceiling structures with both visible and concealed grids.

1. Smooth ceiling surface



2. T-grid ceiling with concealed grid

Easy maintenance
