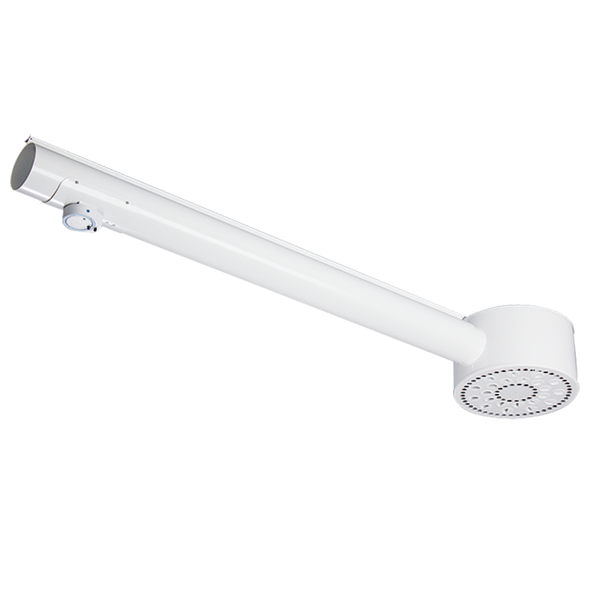

NOX-S Zuluftverteiler

Änderungsflexible und niedrige Zuluftverteiler für die freie Montage.

Luftmenge

40-260 dm³/s, 144-936 m³/h

Kanalgrößen

Ø 125-315 mm

Nachhaltiges Produkt

Düsen aus Biokomposit-Material

Farboptionen

RAL 9016 weiß (matt), RAL 9005 schwarz (matt)

Beschreibung

Zu den Eigenschaften der einheimischen Zuluftverteiler NOP, NOT und NOX zählt eine äußerst umfangreiche Änderungsflexibilität und eine genaue und deutliche Einstellung auf Basis der Druckdifferenz. Ändert sich die Anordnung oder der Nutzungszweck von Räumen kann durch Abänderung ihres Verteilermusters erneut die bestmögliche und zugfreie Luftverteilung ausgerichtet werden.

S.Modell, leiser als leise

Für Objekte, in denen ausgesprochen hohe Anforderungen an die Geräuschdämmung gestellt werden, wurden die Produkte NOP-S, NOT-S und NOX-S entwickelt. Die durch Einstellung und Drosselung hervorgerufenen Geräusche werden effizient vor dem Verteiler gedämpft.

Die Lösung ist visuell sehr stilvoll, da die Kanalgröße erhalten bleibt. Die Regelung erfolgt auf dieselbe Weise wie in den Basismodellen. Solche Objekte sind u.a. Schulen, Büros und Kindergärten. Die S-Versionen eignen sich auch gut für Sanierungsobjekte, für die eine große Drosselfähigkeit erforderlich ist. Das Dämpfungsmaterial entspricht den Anforderungen der Reinheitsklasse M1.

Eigenschaften:

  • Sehr große Änderungsflexibilität
  • Genaue und deutliche Einstellung auf Basis der Druckdifferenz
  • Hohe luft- und geräuschtechnische Eigenschaften
  • Leicht regulierbare Montagehöhe
  • Sehr niedrige Konstruktionshöhe
  • Äußerst leichte und schnelle Reinigung
  • Das Verteilerteil kann ausgetauscht werden.

NOX-S dimensions

Selection Diagrams

The graphs are not intended for adjustment.

NOX-S-125

NOX-S-160

NOX-S-200

NOX-S-250

NOX-S-315

Throw patterns and throw lengths

NOX-S throw pattern

Nozzles straight down

NOX-S alternative throw patterns

Nozzles in twist-supply position

Nozzles turned sideways

Throw lengths

Δt 0°C degrees

Δt +5°C degrees

Benefits of the flexibility of NOX and NOX-S

NOX and NOX-S are particularly designed for handling overtemperature air. A unique characteristic of NOX is the possibility to turn the vertical throw pattern 30 degrees to the side. This is a huge advantage if the throw pattern becomes obstructed, for example due to changes in the room’s layout.

Nozzles turned sideways:

NOX-S adjustment unit

NOX-S adjustment unit based on the static pressure difference measurement enables highly accurate air flow measurement and control. The adjustment unit allows a precise adjustment of airflow (± 5%) even at low airflows and duct speeds.

NOX-S is easy to adjust

1. The pressure difference is measured from the measuring socket of the control unit.

2. This adjustment can be made by a screwdriver. The adjustment is done by rotating the control dial with the tool. The control dial readings correspond to separate k-values ​​that can be found on the side of the adjustment unit.

3. The adjustment position can be locked with a screw.
