OLE tilluftsdon

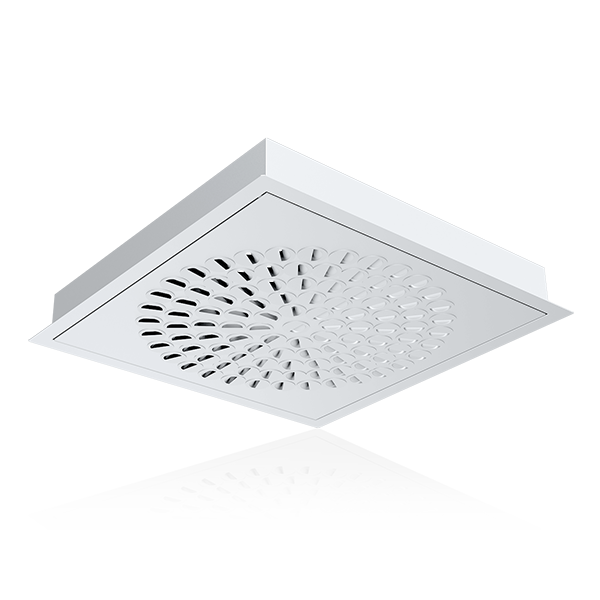

OLE tilluftsdiffusor för undertak och kassettak har en modern och elegant design, höga luft- och ljudtekniska egenskaper samt en ovanligt enkel installation.

Luftmängd

5-130 dm³/s, 18-468 m³/h

Kanaldimensioner

Ø 125-315 mm

Hållbara produkt

Biokompositdysor

Färgalternativ

RAL 9016 vit (matte), RAL 9005 svart (matte)

Sök efter rätt storlek på Vent.X baserat på luftmängd

Nedladdningsbart material

Icon Revit files (MagiCloud) Ladda ned produktkort

Beskrivning

OLE har riktade munstycken och är konstruerad för stora luftmängder som skapar ett konstant horisontellt spridningsmönster. Tack vare de riktbara munstyckena är det lätt att ändra OLE:s spridningsmönster efteråt, t.ex. när man gör ändringar i utrymmet. OLE lämpar sig både för standard- och variabelt luftflöde och tack vare dess höga blandningsförhållande även för hypotermitilluft. OLE Z är avsedd för objekt där undersidorna på undertakets takelement är T-sektioner som bildas under ramen.

Spela upp video

Egenskaper:

  • Elegant design
  • Enkelt att installera
  • Ett konstant horisontellt spridningsmönster
  • Höga luft- och ljudtekniska egenskaper
  • Z model som är avsedd för objekt där undersidorna på undertakets takelement är en ram som formats av T-profiler på undersidan.

Produktmärkning

OLE – 250 – 600 + Z + FLO – 200 / 250
1 2   3   4   5   6   7



1 = Virveldiffusor OLE
2 = Virveldiffusorns anslutningsstorlek
3 = Kassettakets modulstorlek
4 = Nedsänkt del av diffusordel
5 = Anslutningslåda FLO
6 = Anslutningslådans kanalstorlek
7 = Anslutningslådans anslutningsstorlek för diffusor

Snabbval

OLE

OLE + FLO

Måttinformation

Dimensionering OLE + FLO tilluft

Diagrammen är inte avsedda för justering.

OLE-125 + FLO-100-125



OLE-125 + FLO-125-125



OLE-160 + FLO-100-160



OLE-160 + FLO-125-160



OLE-160 + FLO-160-160



OLE-200 + FLO-125-200



OLE-200 + FLO-160-200



OLE-200 + FLO-200-200



OLE-250 + FLO-160-250



OLE-250 + FLO-200-250



OLE-250 + FLO-250-250



OLE-315 + FLO-200-315



OLE-315 + FLO-250-315



OLE-315 + FLO-315-315

Spridningsmönster och kastlängd

OLE:s spridningsmönster kan lätt ändras. Munstyckenas riktning påverkar inte donets luftflöde eller ljudnivå.

Virvlande flöde = standard

  i 4 riktningar 360°


 Lodrät

 Riktad




Kastlängd

Virvlande flöde

luftflöde – kastlängd – virvlande flöde



Lodrät

luftflöde – kastlängd – lodrät

Omvandlingsfaktorer

Blåsriktning                                     Kastlängd L0,2

Alternativ för takkonstruktion

OLE finns tillgänglig för takkonstruktioner med plan yta och T-profiltyp, där takelementen bildar en plan yta, samt för konstruktioner, där takpanelernas undersida blir lägre än T-profilens undersida.

1. Jämn takyta



2. Takyta där takpanelens undersida blir lägre än profilen.

Enkel att underhålla

1. Öppna diffusorns framsida. Dra ut mätslangar och styrarm. Öppna inte justeringslåsningen.



2. Öppna låsskruven.



3. Dra justeringsskivan försiktigt ut ur hålröret.



4. Rengör delarna och lådans insida med en sotarborste. Sätt justeringsskivan på plats. Stäng låsskruven.
