LINO tilluftsdon

Förutom snyggt utseende, tyst drift och inget drag är de mest urskiljbara egenskaperna LINO och LINO-W en tillförlitlig mätning och en snabb och exakt justering.

Luftmängd

5-25 dm³/s, 18-90 m³/h

Kanaldimensioner

Ø 100-125 mm

Rökdämpare

För vägginstallation

Installationsmetod

Utanpåliggande

Beskrivning

LINO:s behärskade och rena linjer passar alla inredningsstilar. Du kan antingen gömma den bland annan inredning eller framhäva den med utrymmets andra inredningselement.

LINO är en mycket låg konvex och djupindragande tilluftsdiffusor som är lätt att rengöra. Det breda blåsmönstret och höga blandningsförhållande förhindrar en känsla av drag.

LINO-D å andra sidan har utformats för att vara kompatibel med plast- och flexibla kanaler (t.ex. med Vallox Blue Sky).

LINO är typgodkända som spjäll för brandbegränsning. Installationen måste utföras i enlighet med anvisningarna.

De typgodkända produkterna följer bestämmelserna i Finlands byggbestämmelsesamling (delarna C1, D2, E1 och E7) och riktlinjerna för material, täthet, renhet, ljudtekniska egenskaper och brandmotstånd.

Egenskaper:

  • En djupindragande tilluftsventil med rena linjer och en mycket låg konstruktionshöjd
  • Det breda spridningsmönstret och höga blandningsförhållandet förhindrar att drag uppstår
  • En tyst och dragfri funktion är förutom det designen produktens viktigaste egenskaper
  • Tillförlitlig mätning samt snabb och exakt justering
  • Följer de senaste kraven för rökbegränsare som trädde i kraft 2008
  • Produkten finns både i MagiCAD och CADS designprogram
  • Ø 100-125 brandspjäll
  • 5-23 dm3/s
  • Ytmontering

Snabbval

LINO



Måttinformation

LINO



LINO-D



LINO-D är konstruerad för att användas med flexibla plastkanaler. Kopplingsstorlek 2 x Ø 75

Dimensionering

Diagrammena är inte avsedda för justering.

LINO-100

LINO-125





Spridningsmönster och kastlängd

LINO spridningsmönster

Enheten är helt öppen, toppkant 10 mm från taket.

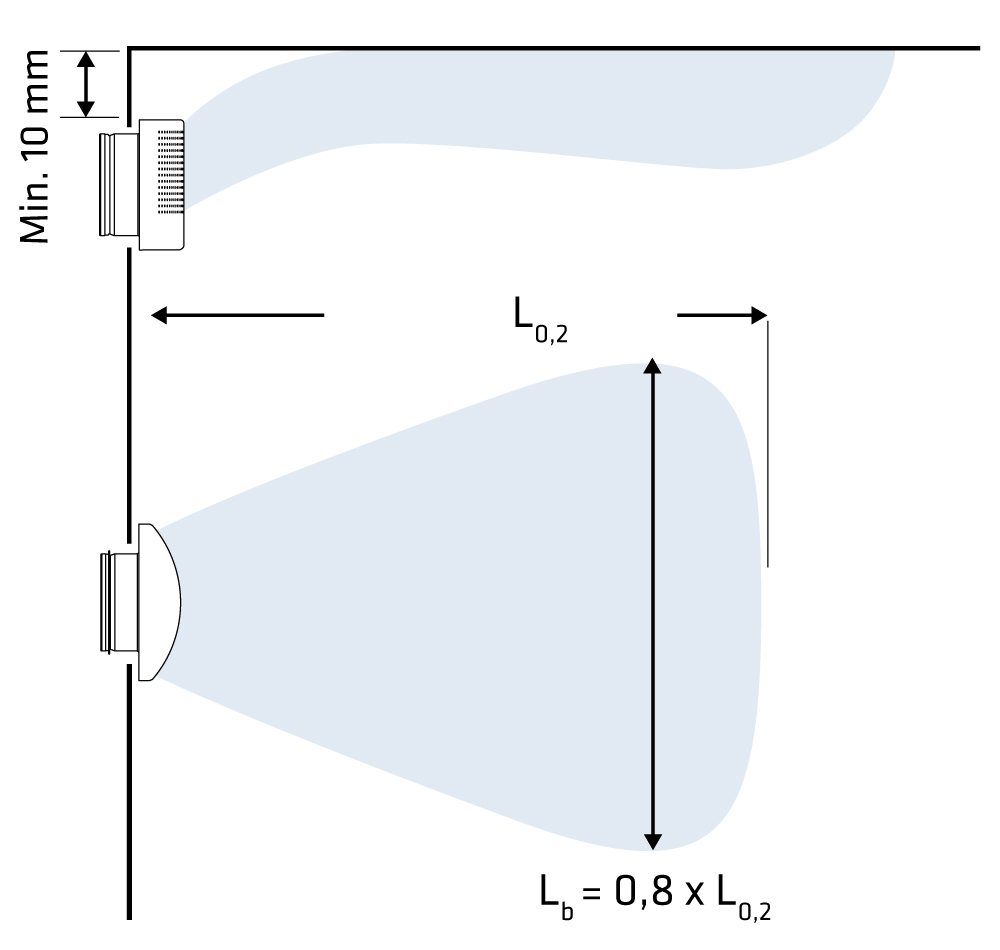

LINO-W spridningsmönster

Enheten är helt öppen, toppkant 10 mm från taket.

Höjning av ljudnivån

Ljudnivån stiger om skyddsavståndet är under 3xØd:

  • efter kurvan  +4 dB (A)
  • efter t-stycke  +8 dB (A)

Luftljudsisolering

Enhetsisoleringstal för luftkanaler mellan rum Dn,e,wdB.

Tilluft

Läs mer om VAL dämpningslåda
Läs mer om VAM dämpningslåda

Installation av LINO och LINO-W

LINO  är typgodkänd för följande installationsmetoder:

 1. Väggmontering

2. Kanal-montering
