LINO tuloilmaventtiili

LINO tuloilmaventtiileiden ominaisuuksiin kuuluu hiljaisuuden ja vedottomuuden lisäksi luotettava mittaus sekä nopea ja tarkka säätö. LINOn hillitty, puhdaslinjainen muotoilu mahdollistaa venttiilien häivyttämisen tilaan. LINO täyttää savunrajoittimelle asetetut ehdot.

Ilmamääräalue

5-25 dm³/s

Kanavakoot

Ø 100-125 mm

Savunrajoitin

Koot Ø100-125

Asennustapa

Pinta-asenteinen

Kuvaus

LINO on kupera, syvävedetty, rakennekorkeudeltaan erittäin matala ja helposti puhdistettava tuloilmahajottaja. Laajalle leviävä hajotuskuvio ja korkea sekoitussuhde estävät vedontunteen. LINO-D taas on suunniteltu yhteensopivaksi muovisten ja joustavien kanavien (esim. Vallox Blue Sky) kanssa.

Savunrajoittimien ehdot täyttävät tuloilmaventtiilit kuten LINO täyttävät vaatimukset materiaalin, tiiviyden, puhtauden, ääniteknisten ominaisuuksien ja palonkestävyyden osalta.

Ominaisuudet:

  • Korkealuokkainen ja hiljainen ilmanjako ilman vedontunnetta
  • Luotettava mittaus sekä nopea ja tarkka säätö
  • Tuloilmaventtiilit löytyvät sekä MagiCAD- että CADS-suunnitteluohjelmista
  • Ø 100-125 täyttävät savunrajoittimien ehdot
  • 5-23 dm3/s
  • Pinta-asennus

Pikavalinta

LINO

Mittatiedot

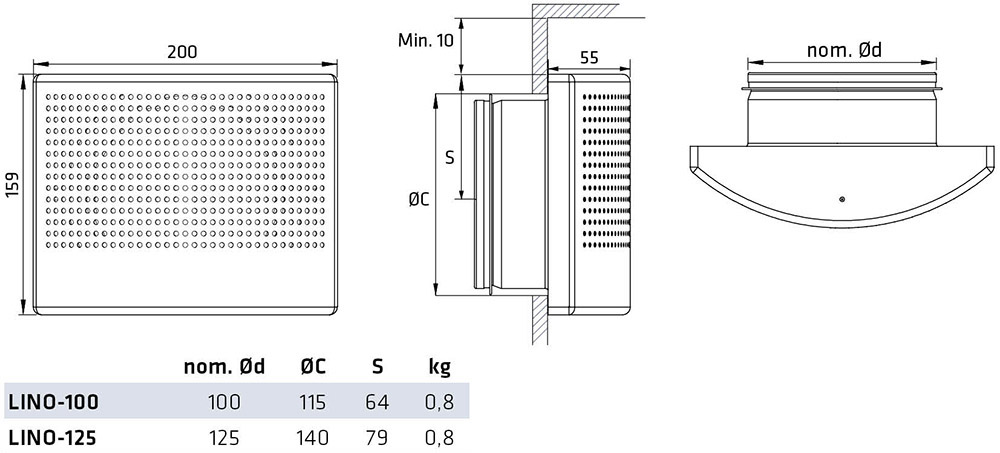

Päämitat LINO





Päämitat LINO-D

LINO-D on suunniteltu käytettäväksi joustavien muovikanavien kanssa. Liitoskoko 2 x Ø 75

Mitoitus

Käyrästöjä ei ole tarkoitettu säätöön.

LINO-100



LINO-125



Hajotuskuviot ja heittopituus

LINO hajotuskuvio

Laite täysin auki, yläreuna 10 mm katosta.





Äänitason nousu

Äänitaso nousee, mikäli suojaetäisyys on alle 3xØd:

  • käyrän jälkeen  +4 dB (A)
  • t-haaran jälkeen  +8 dB (A)

Ilmaäänen eristävyys

Huoneiden välisen ilmakanaviston yksikköeristysluku Dn,e,wdB:

Tuloilma

Lue Lisää VAL vaimennuslaatikosta
Lue Lisää VAM vaimennuslaatikosta

Asennus LINO

 1. Seinäasennus

2. Kanava-asennus
